LED 등기구 고장 DIY 수리







안방과 작은방 2곳의 LED 등기구가 고장이 나서 각각 반씩 불이 안들어 온다.

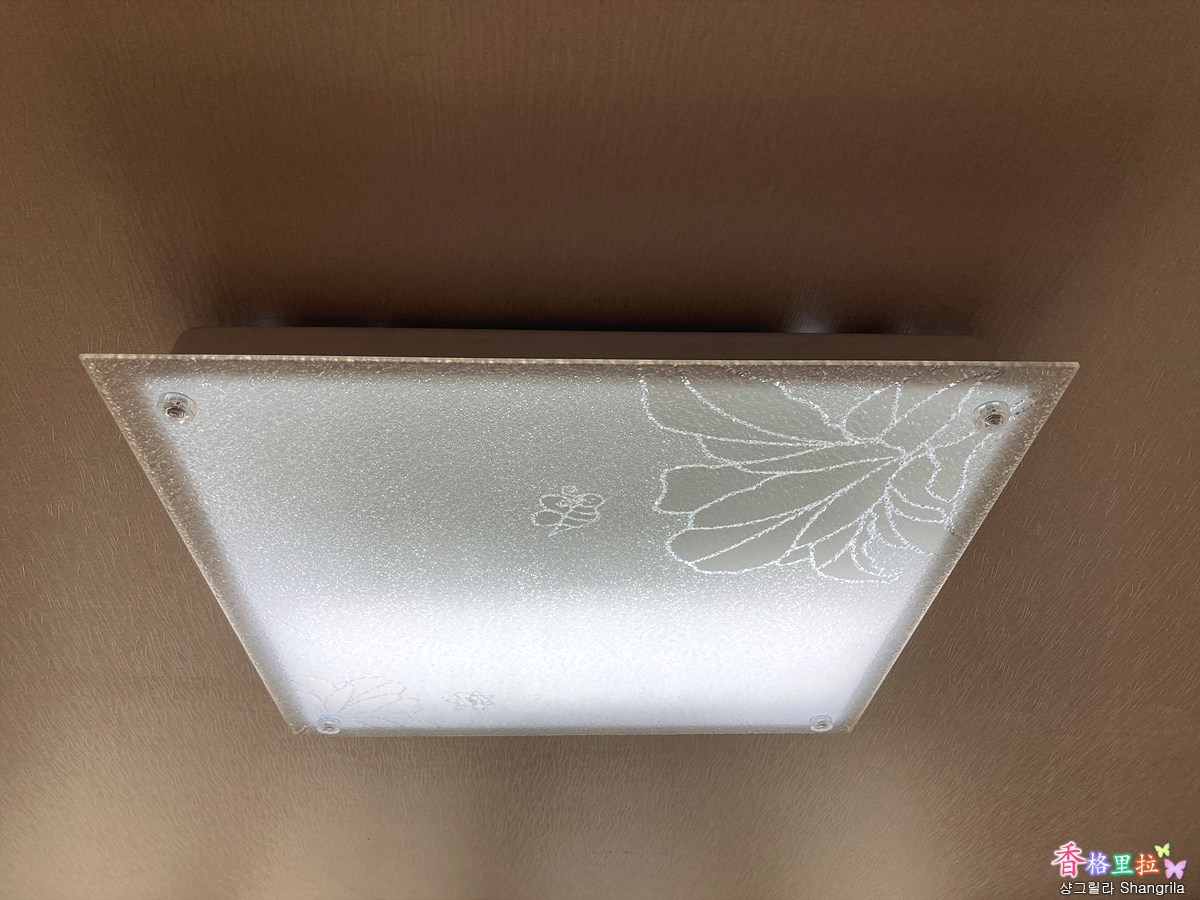

▲작은방 LED등기구 고장

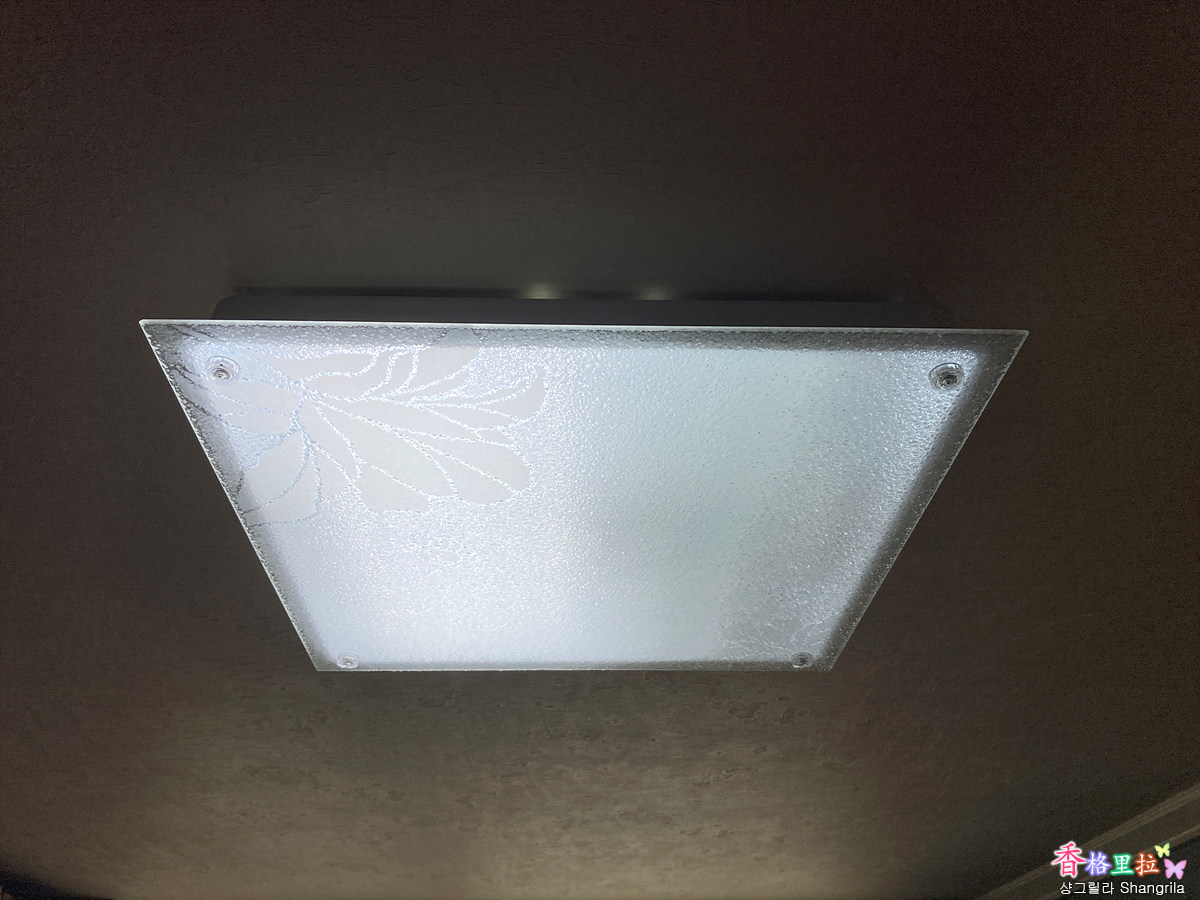

▲안방 LED등기구 고장



그래서 지난번 부억 LED 등기구가 번쩍 번쩍거리며 불이 겨우 겨우 들어오는 고장 현상이 발생했을 때 내부를 열어 보고 보승전기라는 회사를 검색, 사진을 보내주고 컨버터만 구입, 교체해서 수리하였기에 이번에도 같은 회사 등기구인줄 알고 지난번의 회사(보승전기)에 컨버터 2개를 주문해서 택배롤 받았다.

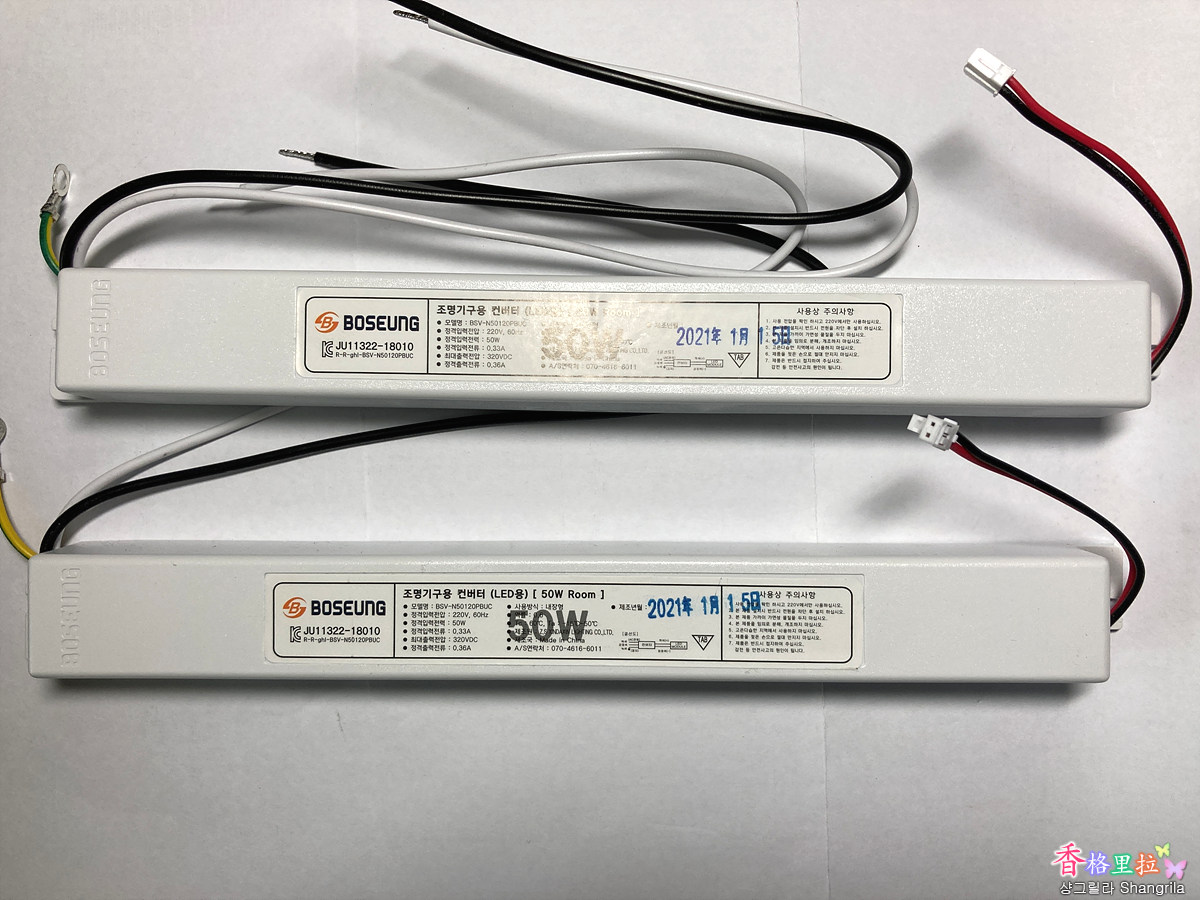

▲보승전기 컨버터











컨버터를 교체하려고 유리커버를 열어보니 아뿔싸~ 작은방의 등기구는 부엌의 등기구 제조 회사와는 다른 회사인 장안조명이라는 회사의 LED 등기구이다.

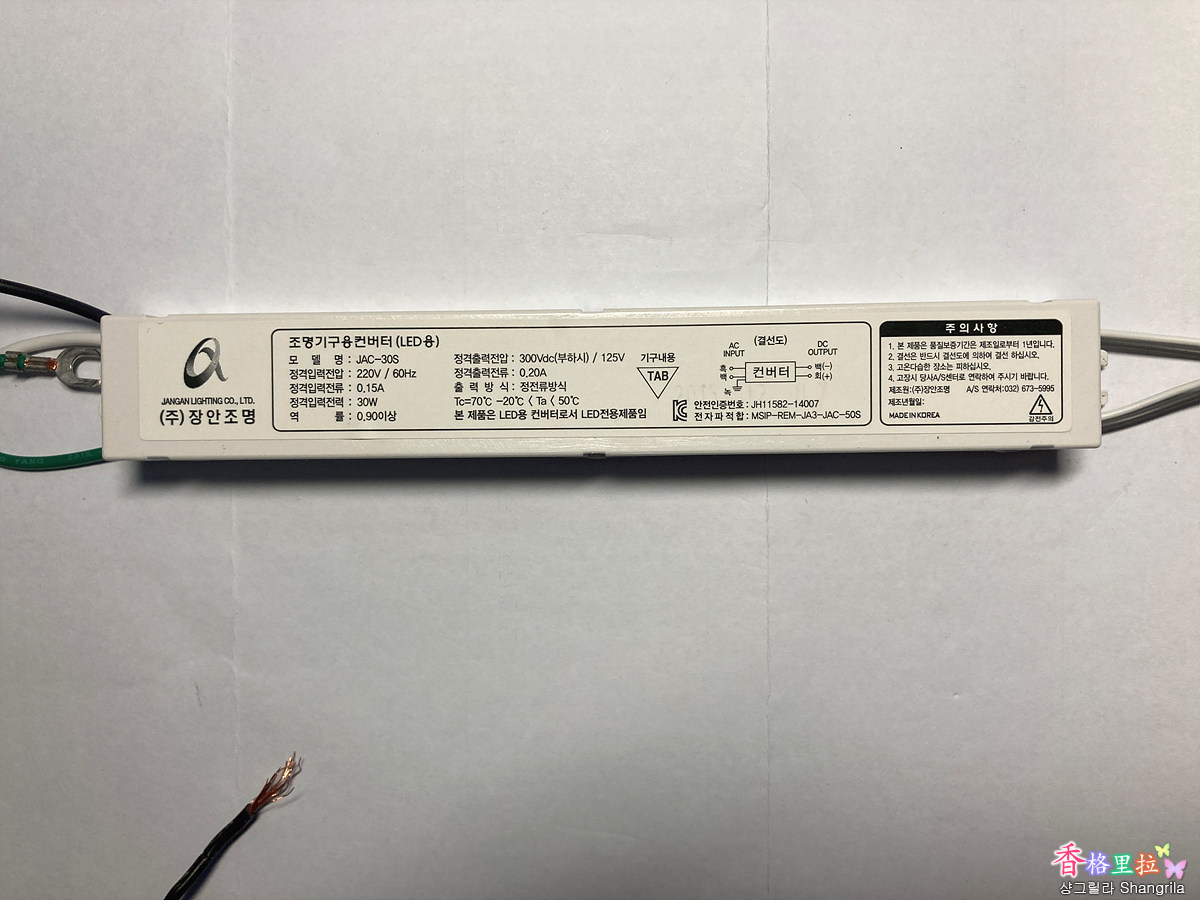

▲장안조명 컨버터



인터넷으로 장안조명을 검색하니 이 회사는 부도가 나서 망하고 영재테크라는 회사에서 호환가능한 제품을 판매하고 있었다. 이 회사 홈페이지에 서비스 요청 게시판이 있는데 방문A/S 요청과 부품 택배요청을 선택할수 있는 기능이 있었다. 방문 A/S출장비는 2만원이다.



이번에도 컨버터 불량인줄 알고 컨버터 2개를 부품으로 요청하는 것으로 게시판에 글 올렸다.



일단은 반반씩 불이 안들어 오므로 불량난 부분은 버리고 양호한 부분 반을 한쪽으로 몰아서 안방의 등기구를 1개를 온전히 살리려고 등기구 2개를 다 떼어 냈다.  메인 분전반(두꺼비집)의 전등 스윗치를 내리고 작업에 들어갔다.

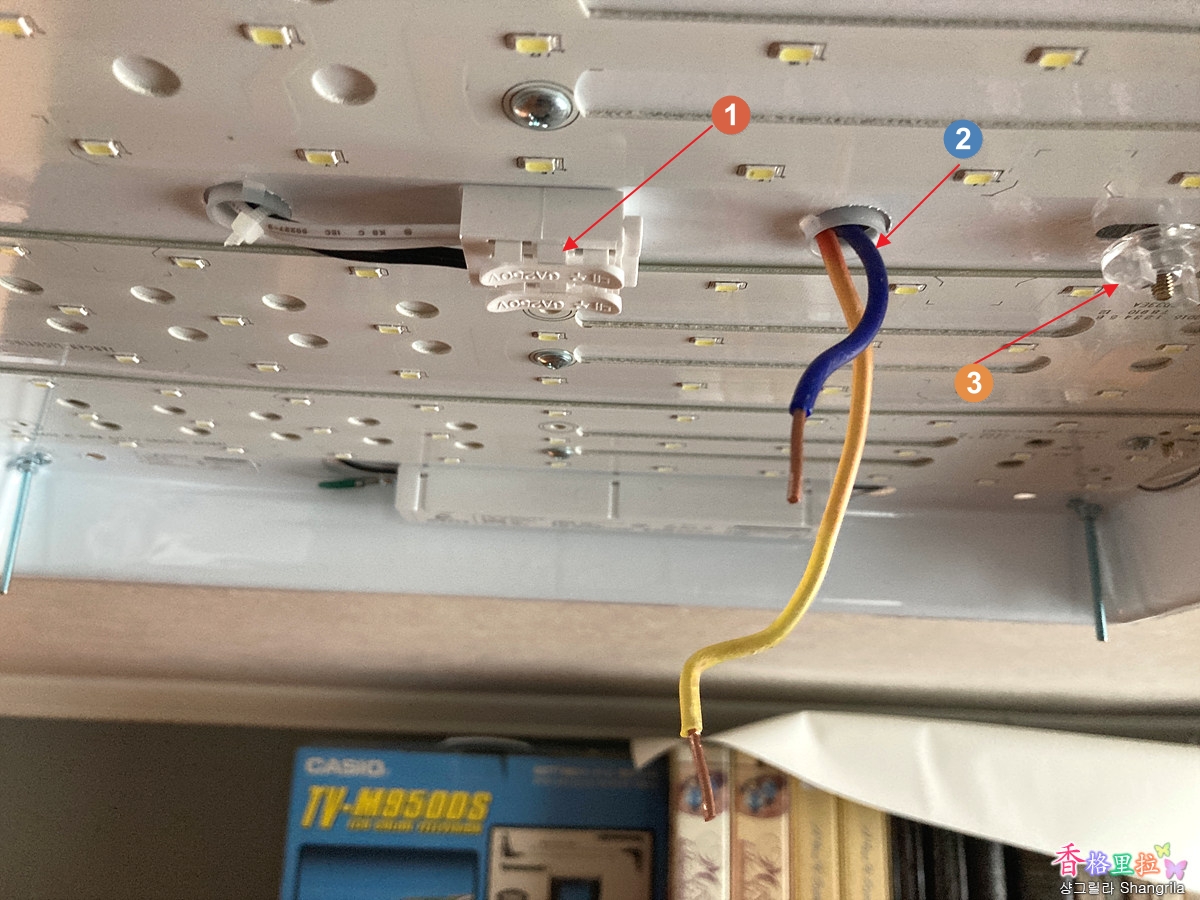

▲LED등기구 분리



가운데 있는 하얀색 컨넥터(1)에서 등기구의 메인전선(2)을  뗴어낸다. 뻰찌등으로 잡고 힘주어서 빼내야 한다.

다음은 가운데 두개있는 손잡이(3)를 돌려 등기구를 천장에서 분리한다.

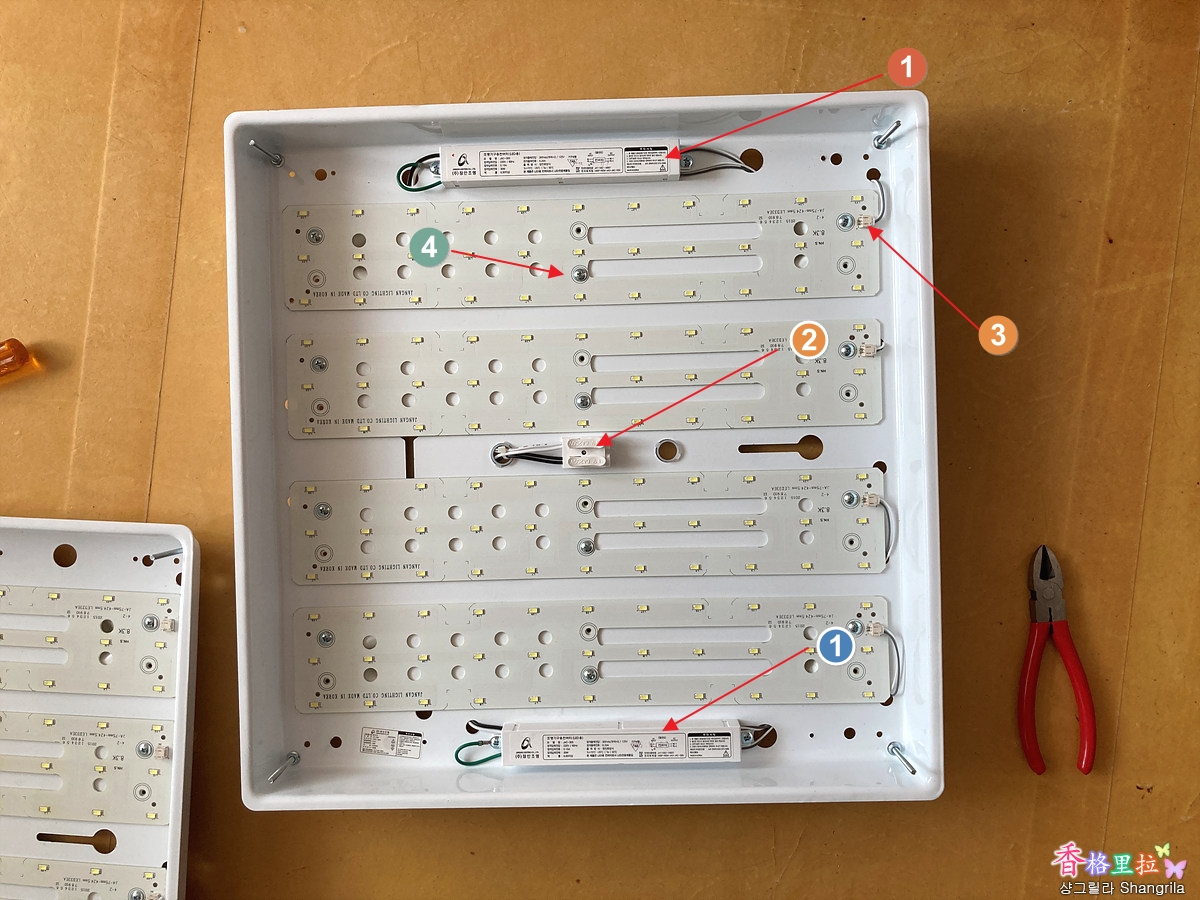

▲수리중인 LED등기구(장안조명)



작은 방의 양호한 LED 기판(4) 2개를 떼어내서(나사 3개를 풀면 됨) 안방의 불량 LED 기판을 떼어낸 자리에 부착하고 테스트를 해보니 컨버터(1)가 불량이 아니라 LED 기판이 불량이다. LED 기판 컨넥터(3)를 뺄때는 니퍼등으로 끝을 잡고 조심 스럽게 빼내야 한다.

영재테크 홈페이지 자료실에 동영상이 올려져 있으므로 참고 한다.



전원 컨넥터(2)에는 컨버터(1)의 전원에서 전선을 흰색은 흰색, 검정색은 검정색끼리 묶어서 끼워준다. 헐겁지 않도록 끼워주어야 하는데 칸넥터(2)의 윗부분을 눌러주면 벌어지는 것이다.



▲수리 완료한 안방 LED 등기구



몸이 좀 힘들어서 그렇지 수리하는데 별 어려운점은 없다.



영재테크에서 다음날 문자로 주문 확인이 와서 LED 기판 4장 x 4,000원/장 (16,000원) 과 혹시나 해서 컨버터 30W 1개 (7,000원) 그리고 택배비(3,000원) 합계 26,000원을 이체 했더니  3일만에 택배가 왔다.



작은 방 LED 등기구 교체 작업 실시...



▲LED 등기구 교체부품 택배포장





▲LED 기판 4장

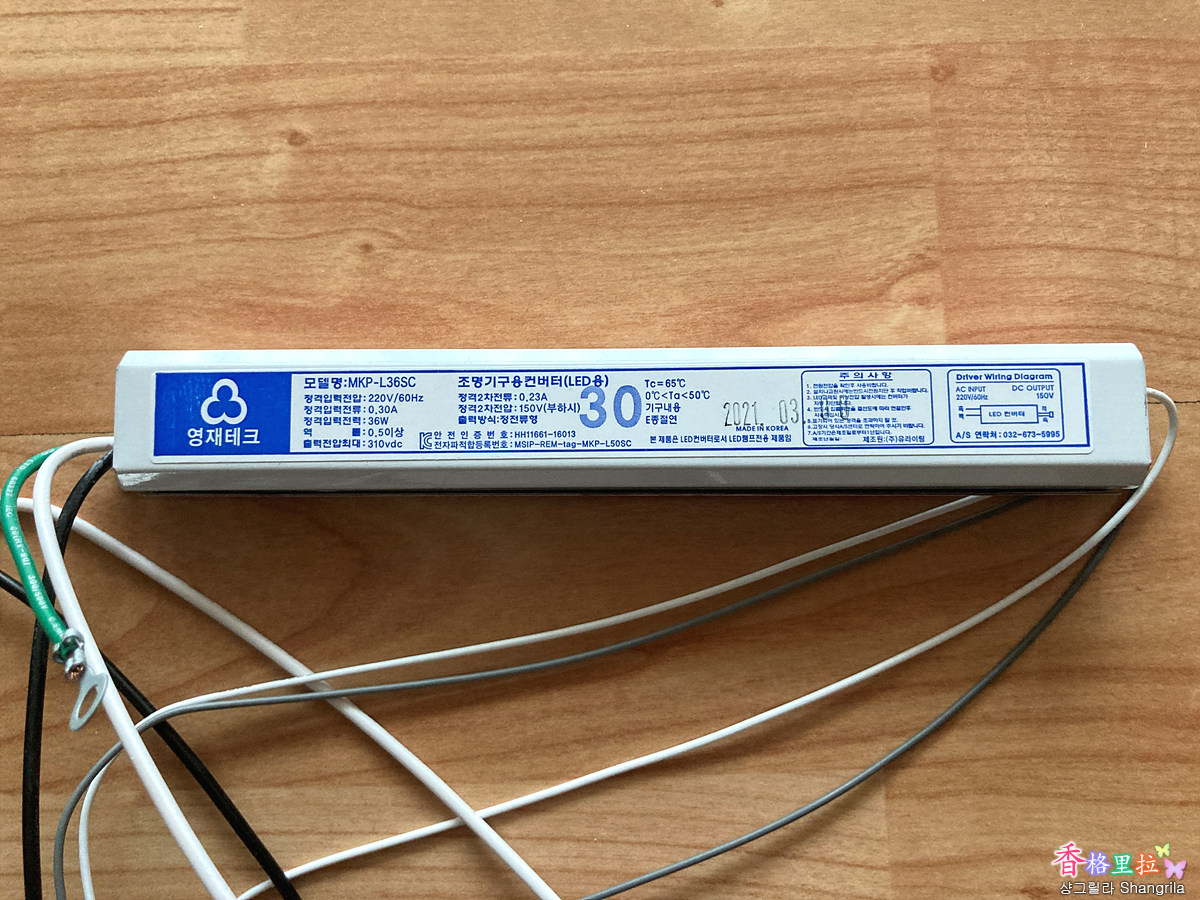

▲영재테크 LED 컨버터 KMP-L36SC

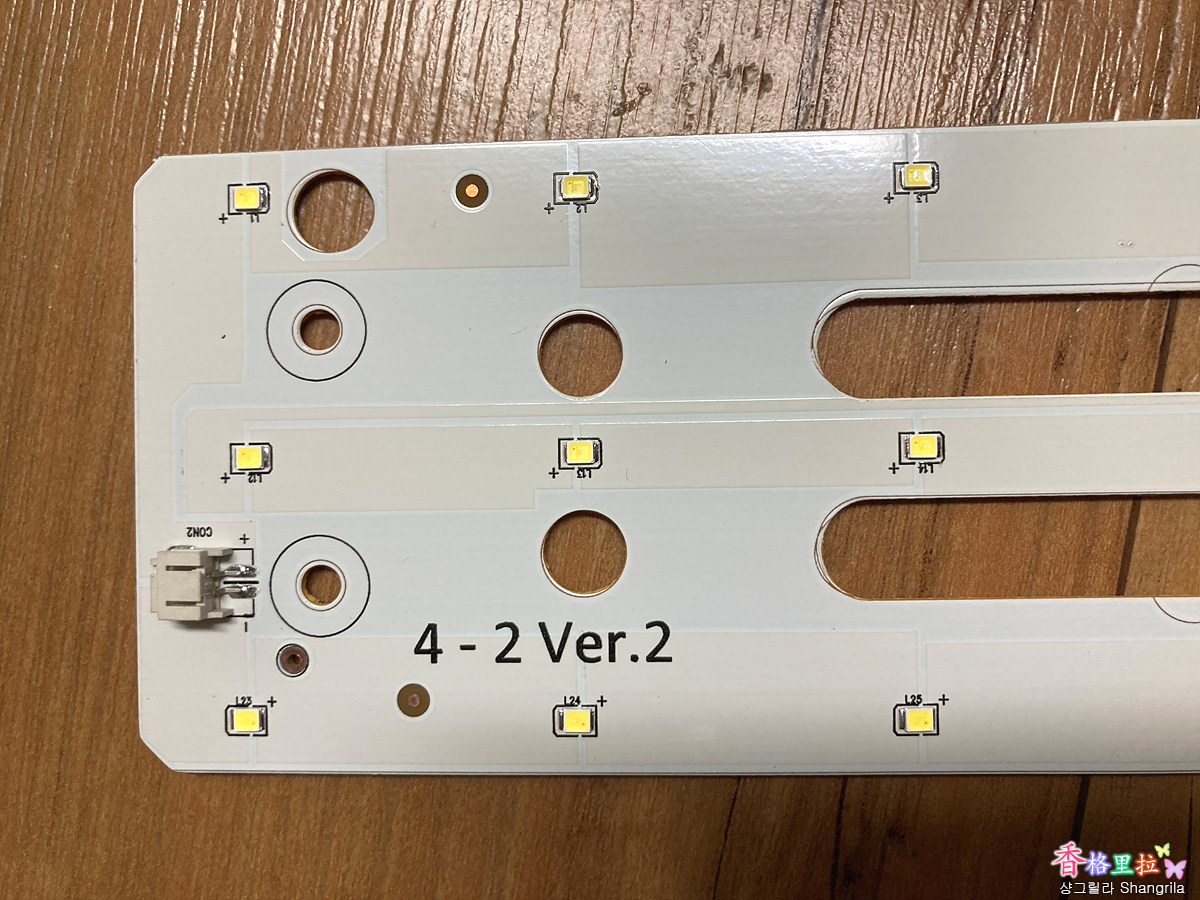

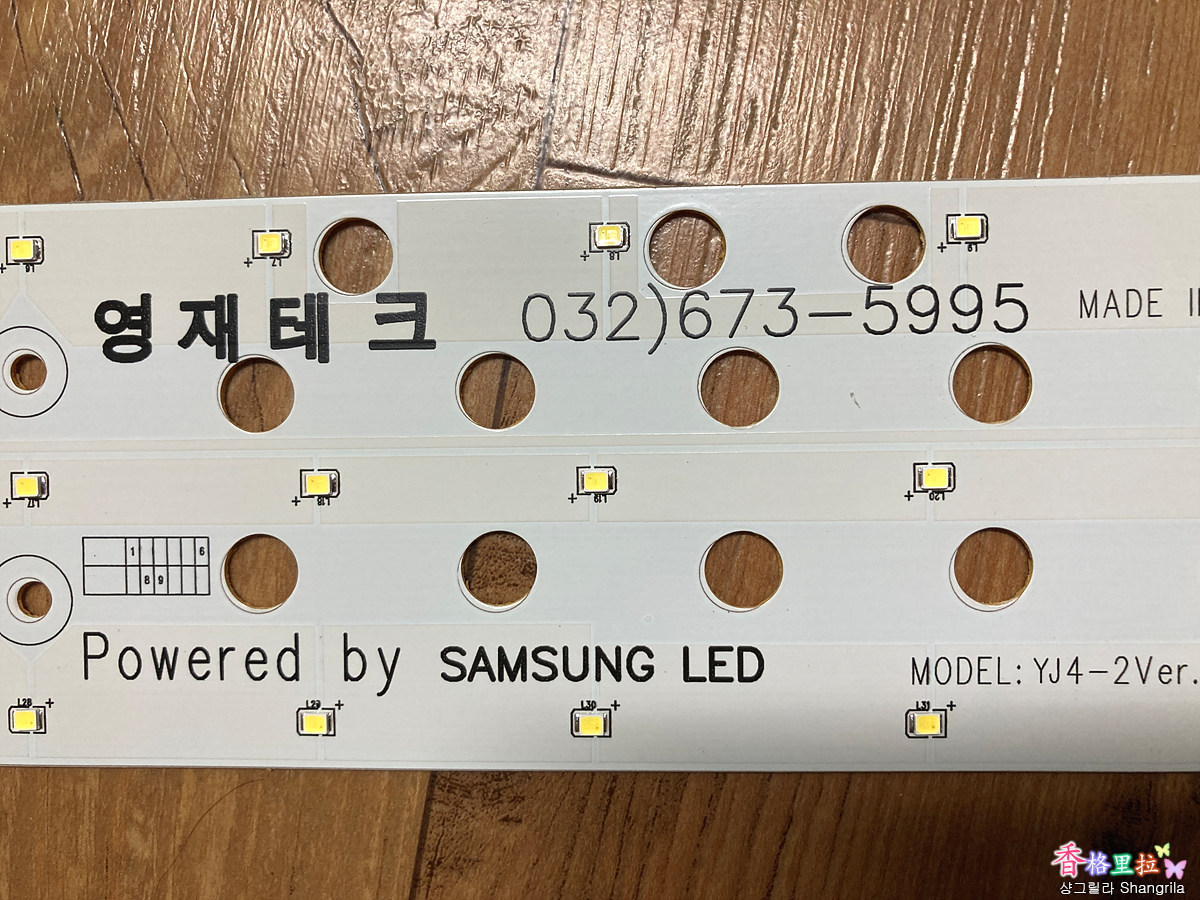

▲LED 기판 YJ4-2 Ver.2



삼성 LED 를 사용했음을 강조하고 있다.



▲LED 기판 YJ4-2 Ver.2

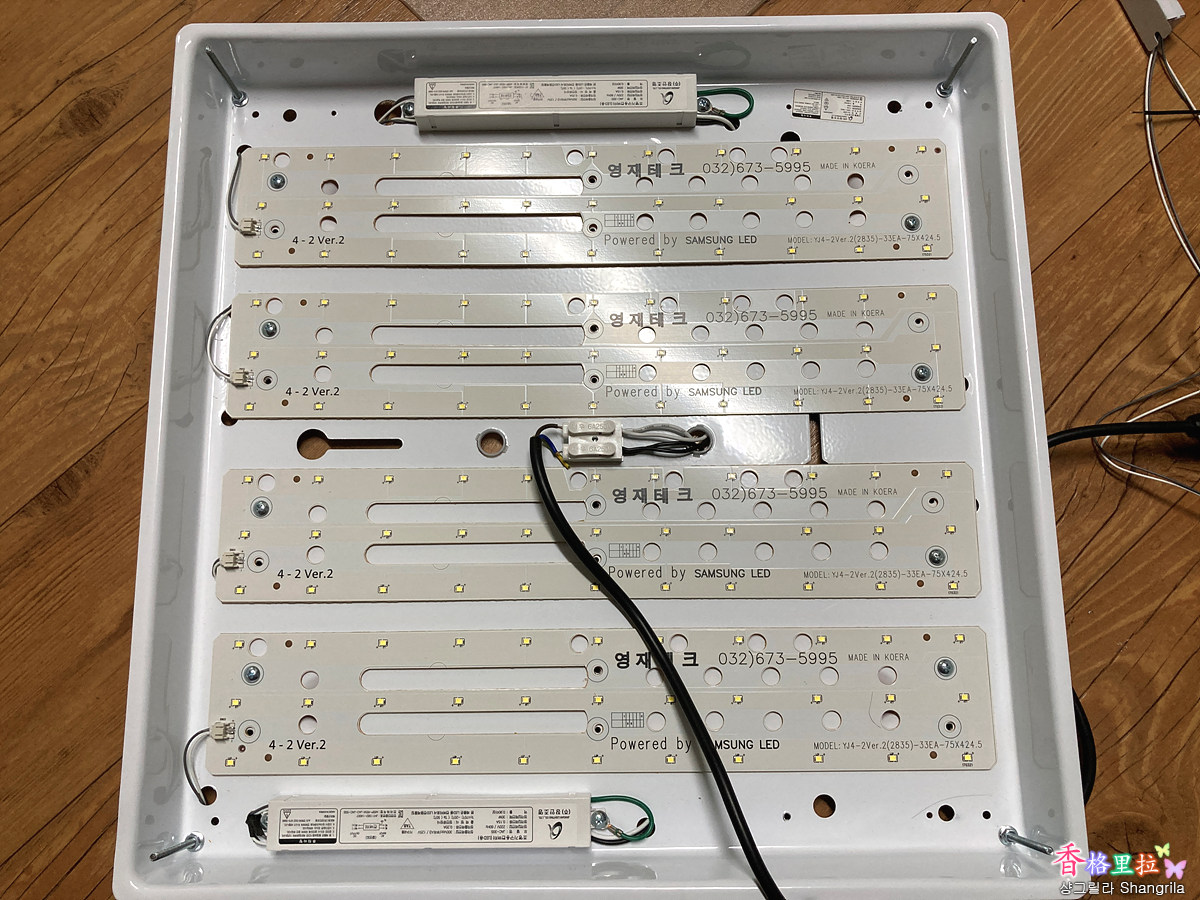

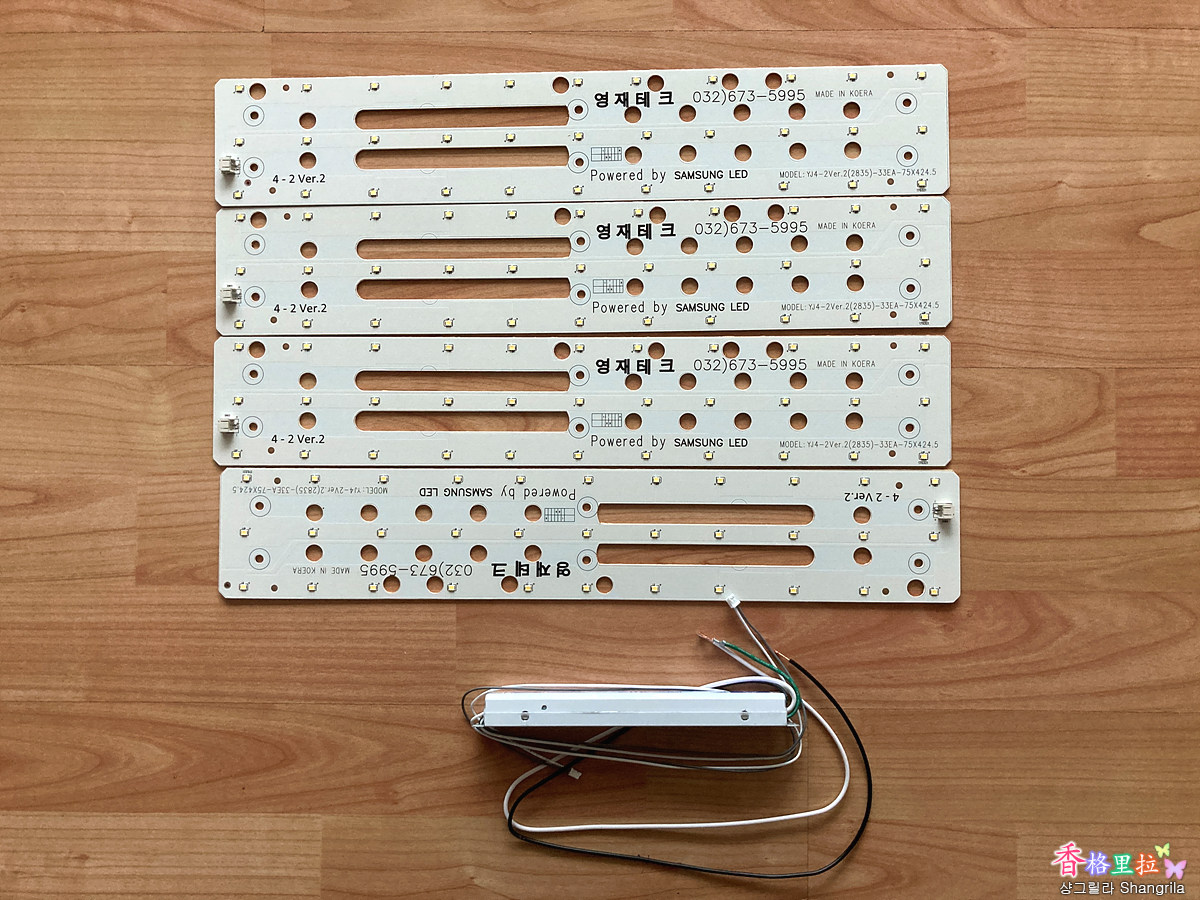

▲LED 기판과 컨버터 부착



LED 기판 4개를 부착하고 기존 컨버터를 부착한 후 전원 컨넥터에 임시로 콘센트의 전선(검정색)을 물려서 테스트할 준비를 마쳤다.

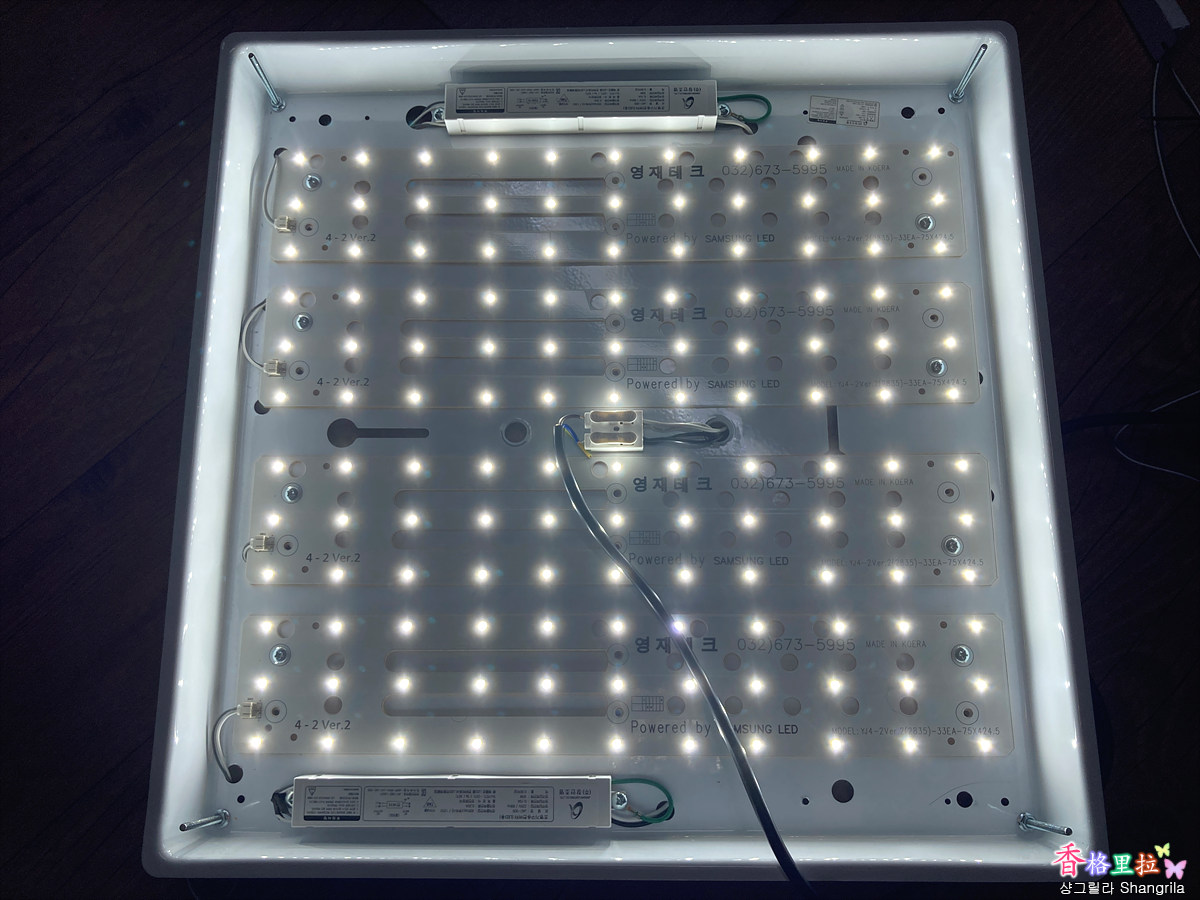

▲테스트 결과 이상 없슴

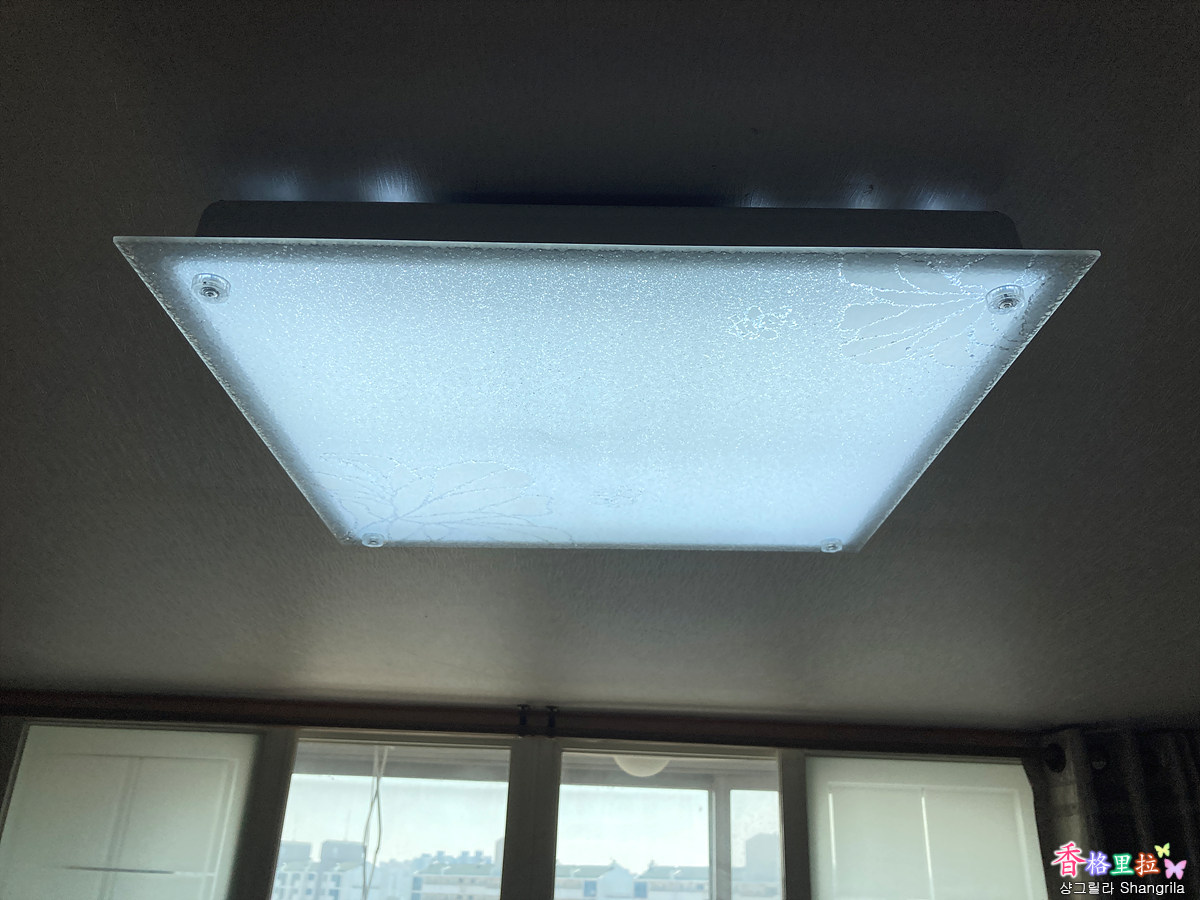

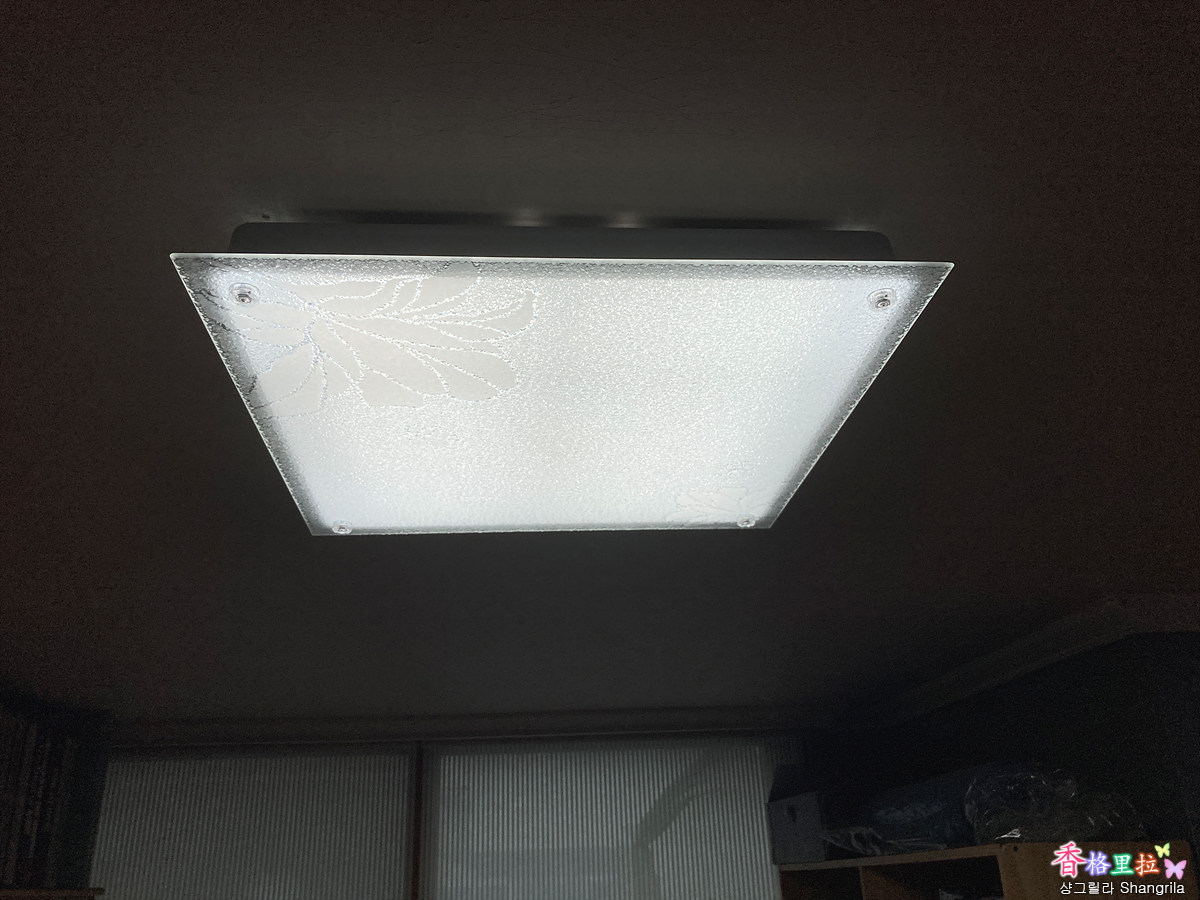

▲작은방 LED 등기구 수리 완료





이제 LED 등기구는 확실하게 수리 할 수 있게 되었다.



참고로 영재테크 부품안내 페이지를 링크해둔다.
