Kenwood DPC-741 CD Player







Casette Tape에 뒤이어 CD 시대가 열리면서 Casette Tape Player의 대명사였던 SONY의 Walkman을 대체했던 CD Player 가 나오기 시작했다.

일본의 음향기기 제조 회사 중 하나였던 Kenwood의 Portable CD Player DPC-741 모델.

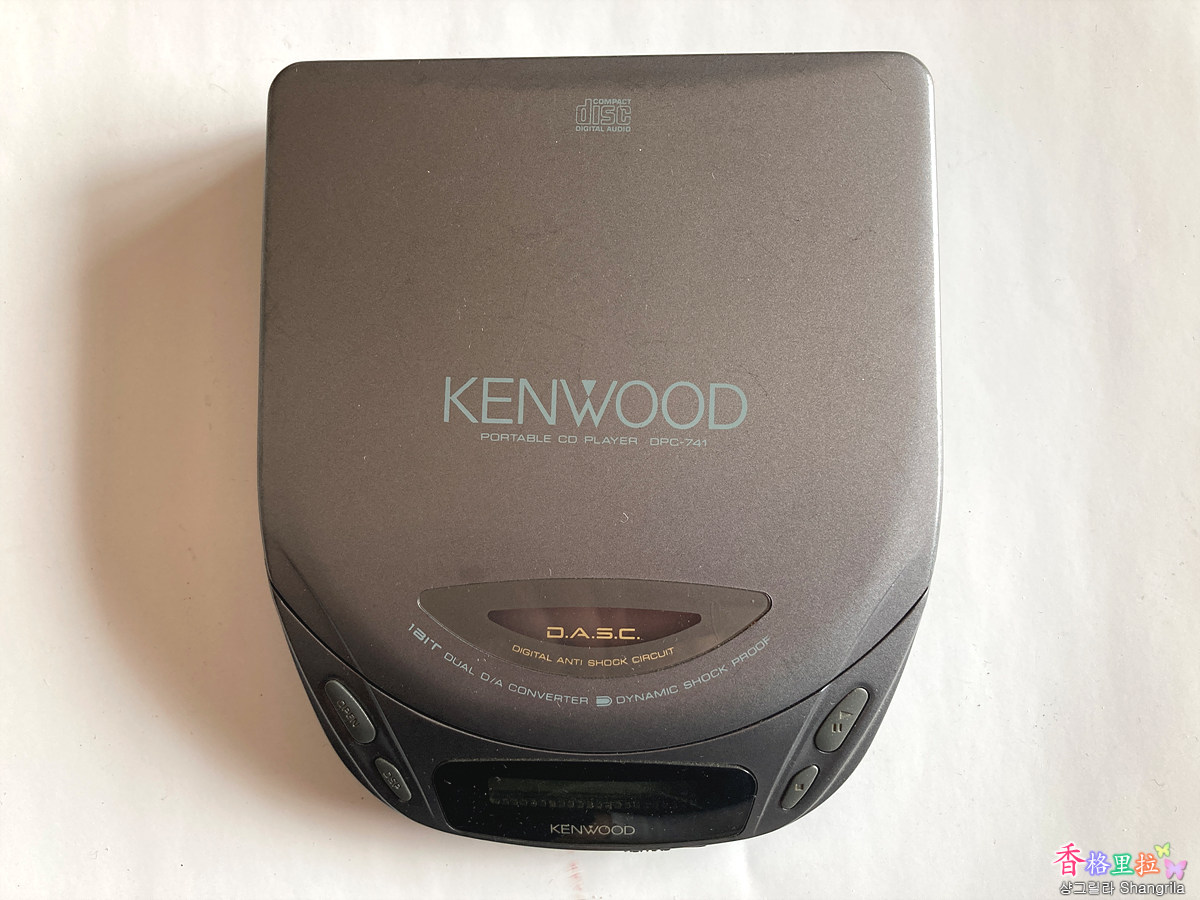

▲Kenwood DPC-741 전면

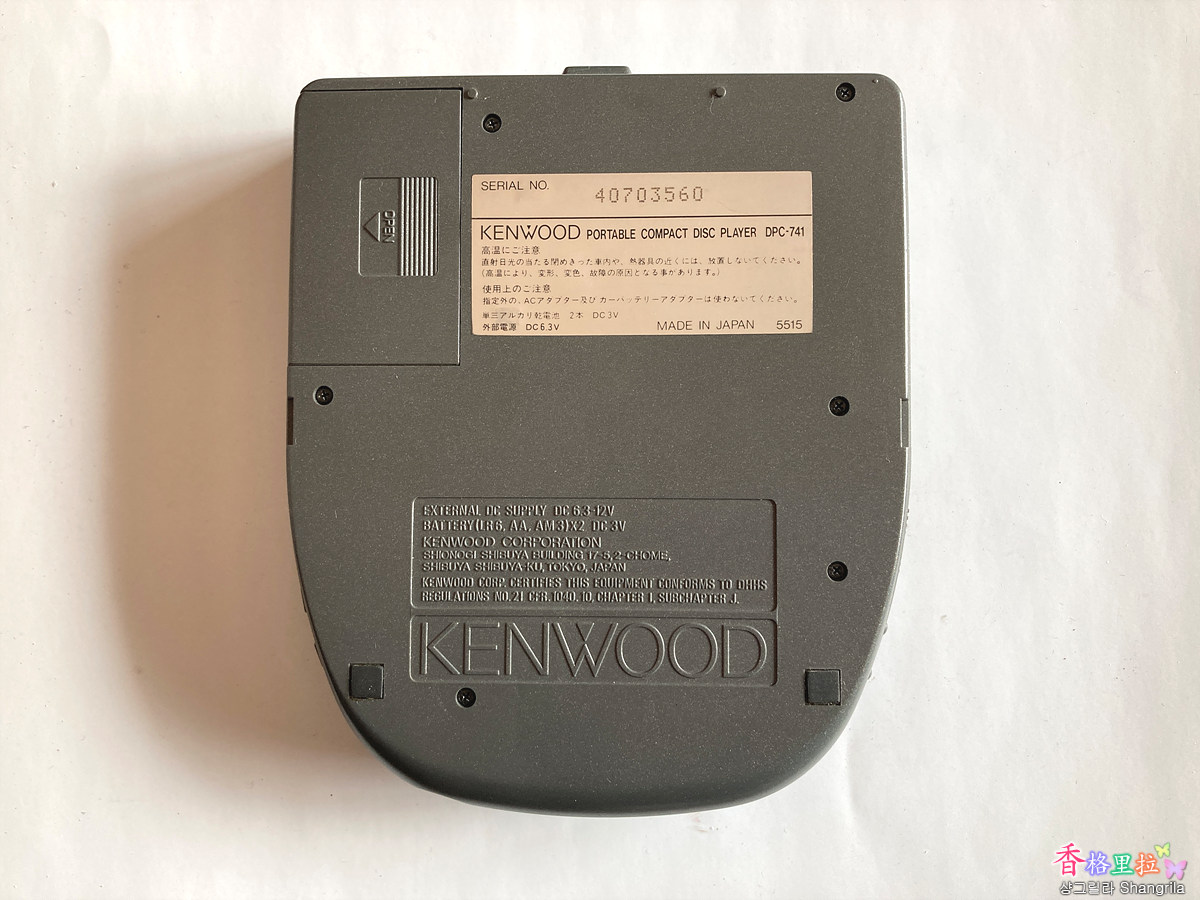

▲Kenwood DPC-741 후면

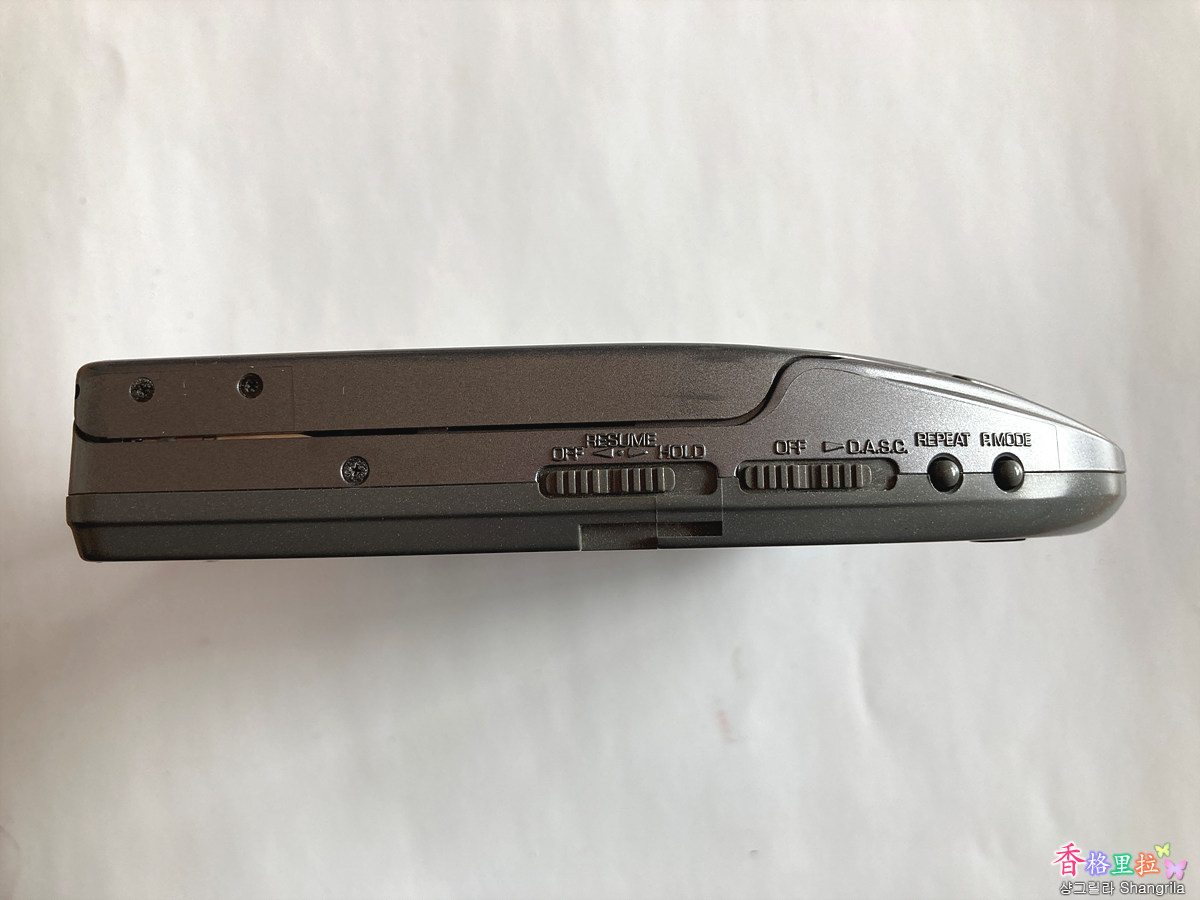

▲Kenwood DPC-741 측면

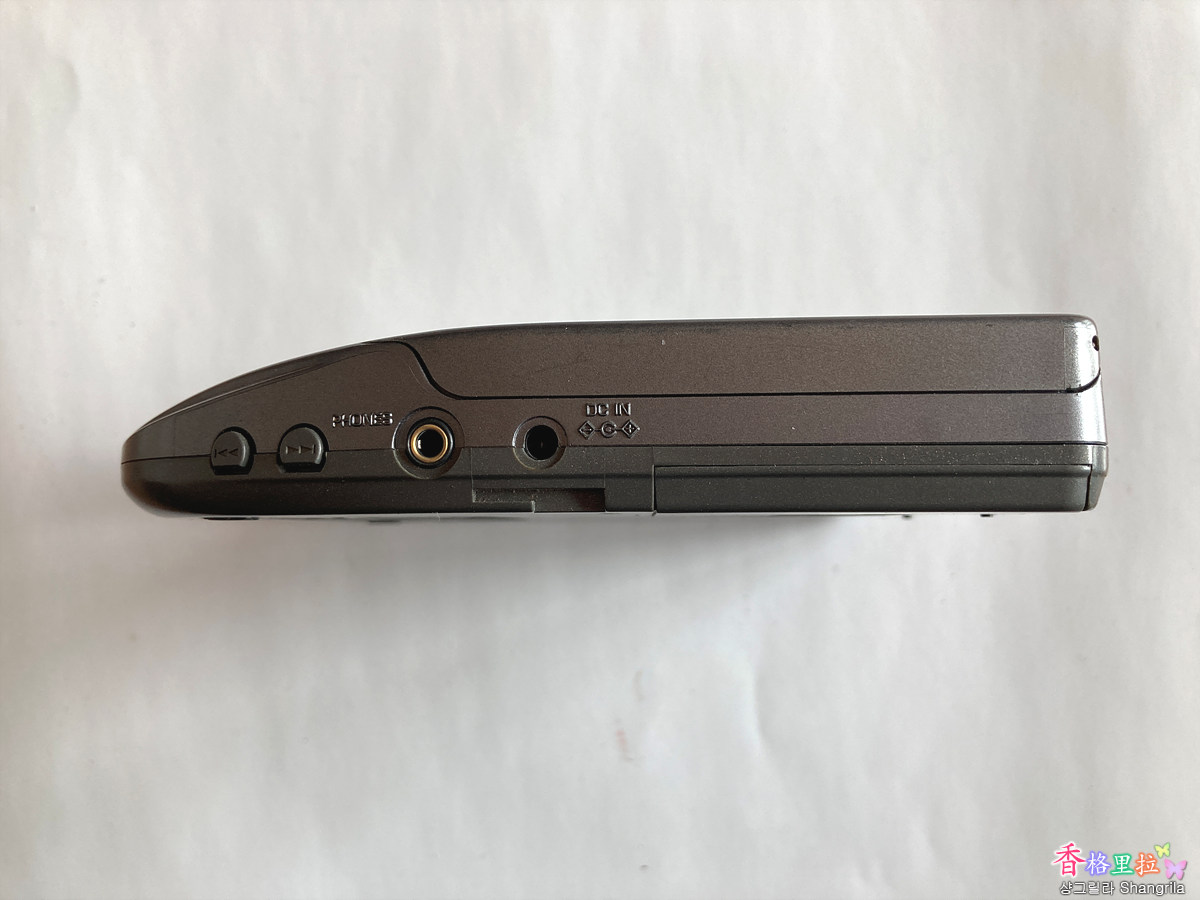

▲Kenwood DPC-741 측면



이어폰 단자와 DC Input 전원 홀이 있다.



▲Kenwood DPC-741 배터리 수납공간



AA 배터리 2개를 넣을 수 있다.

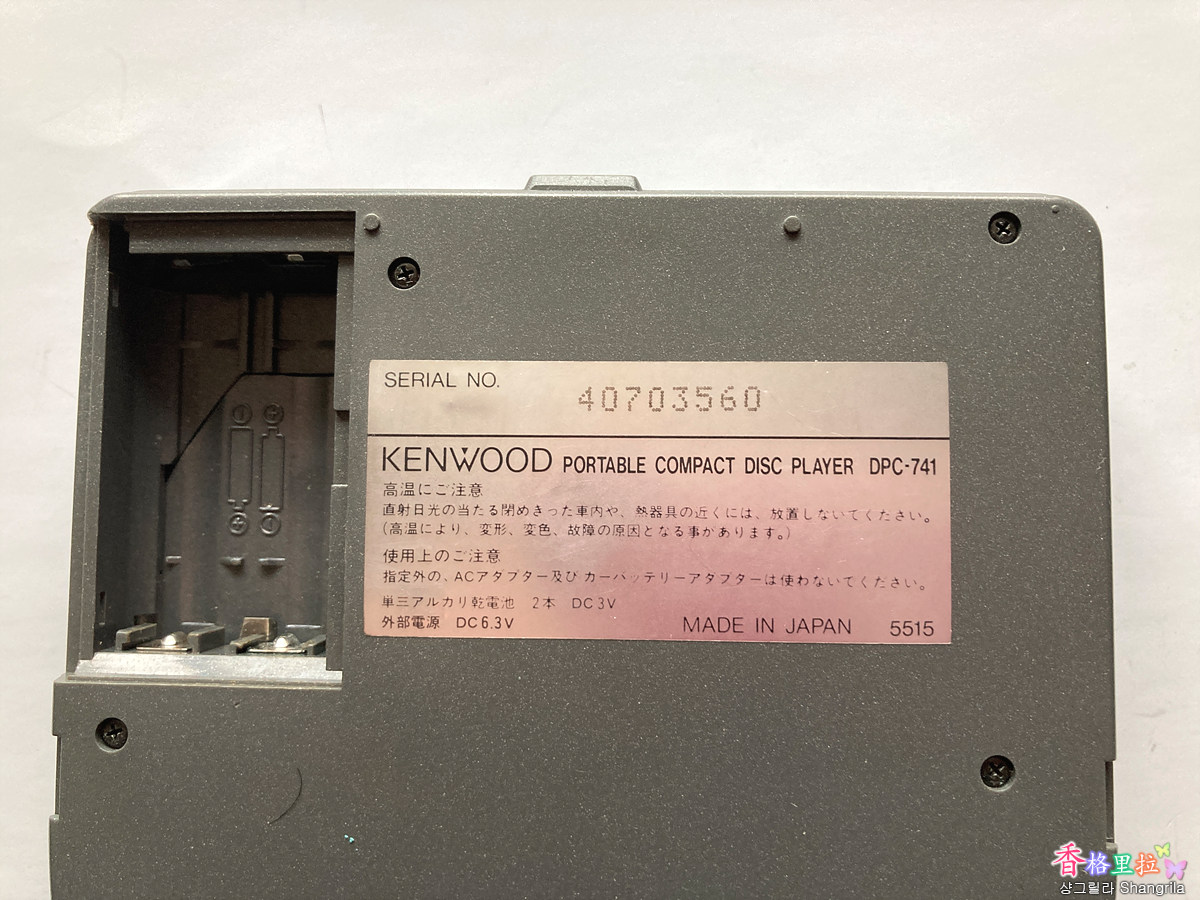

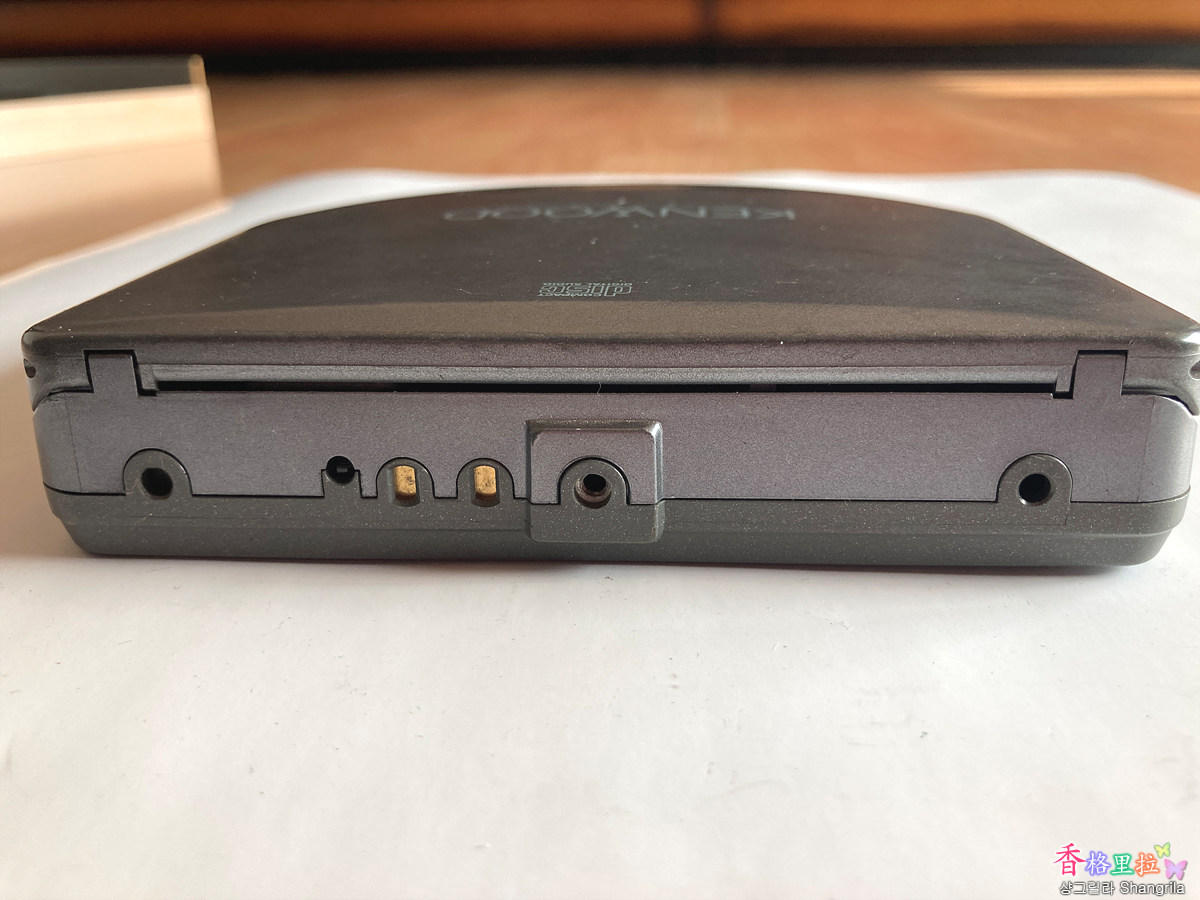

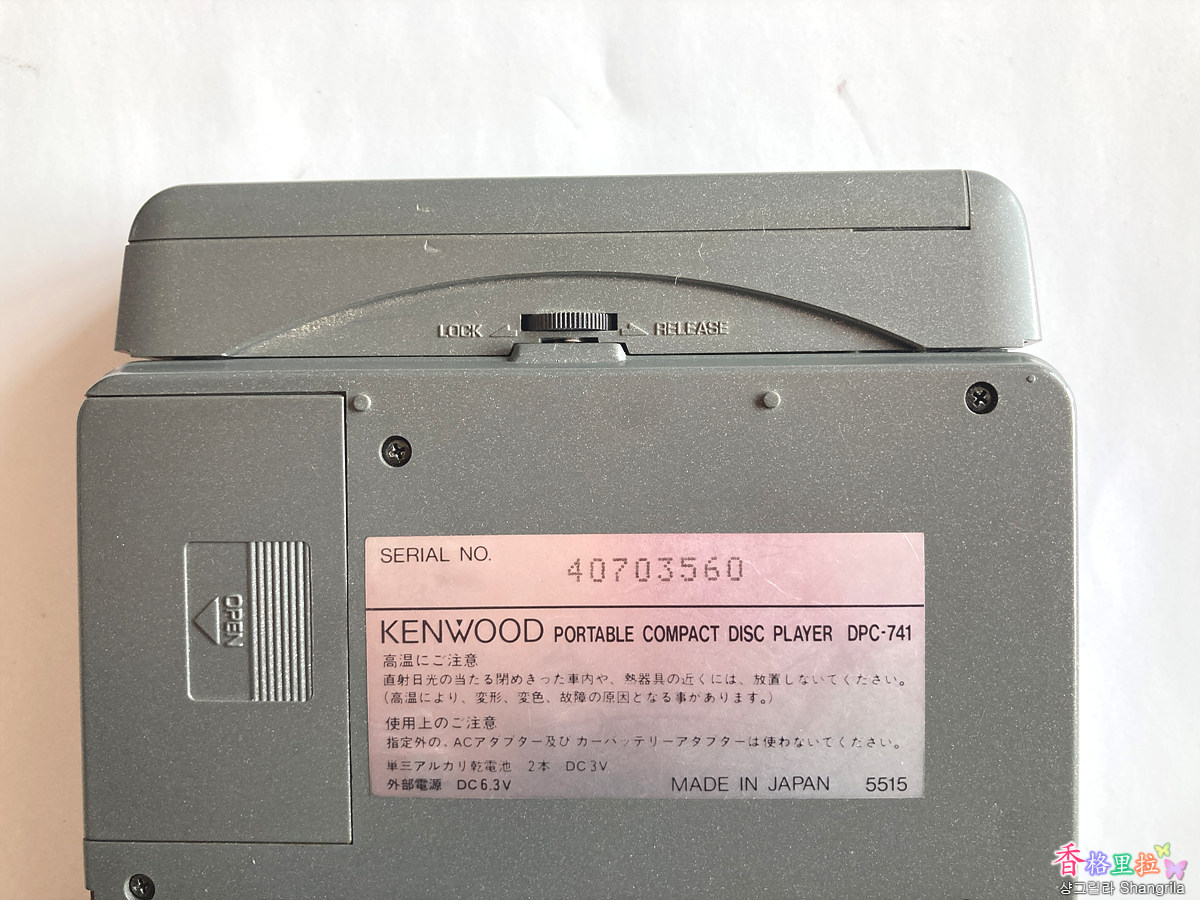

▲Kenwood DPC-741 후면



보조 배터리를 장착할 수 있는 커넥터가 구비되어 있다.

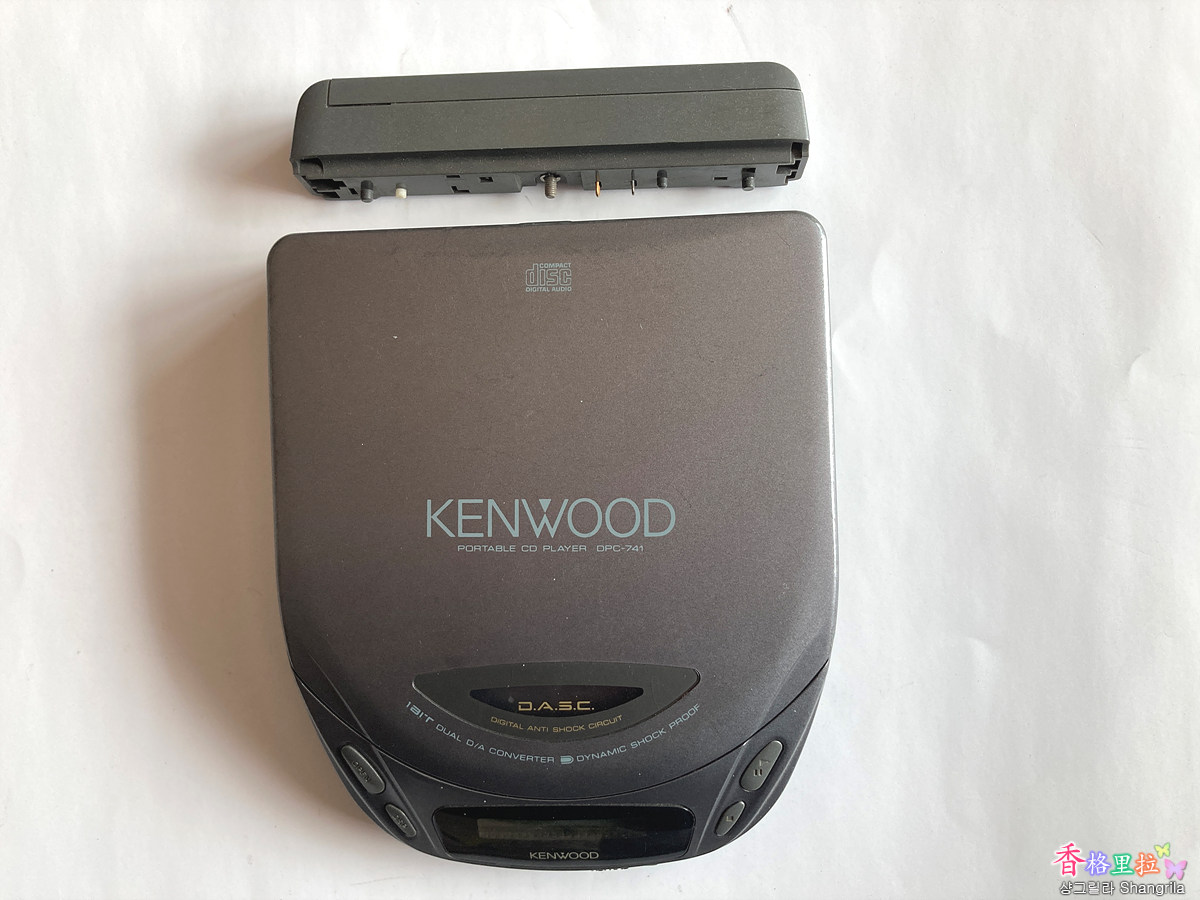

▲Kenwood DPC-741과 보조배터리 Pack



휴대성을 극대화하기 위해 보조배터리를 장착해서 장시간 이동 중에도 음악을 들을 수 있도록 했다.



▲Kenwood DPC-741과 보조배터리 Pack의 결합 상태

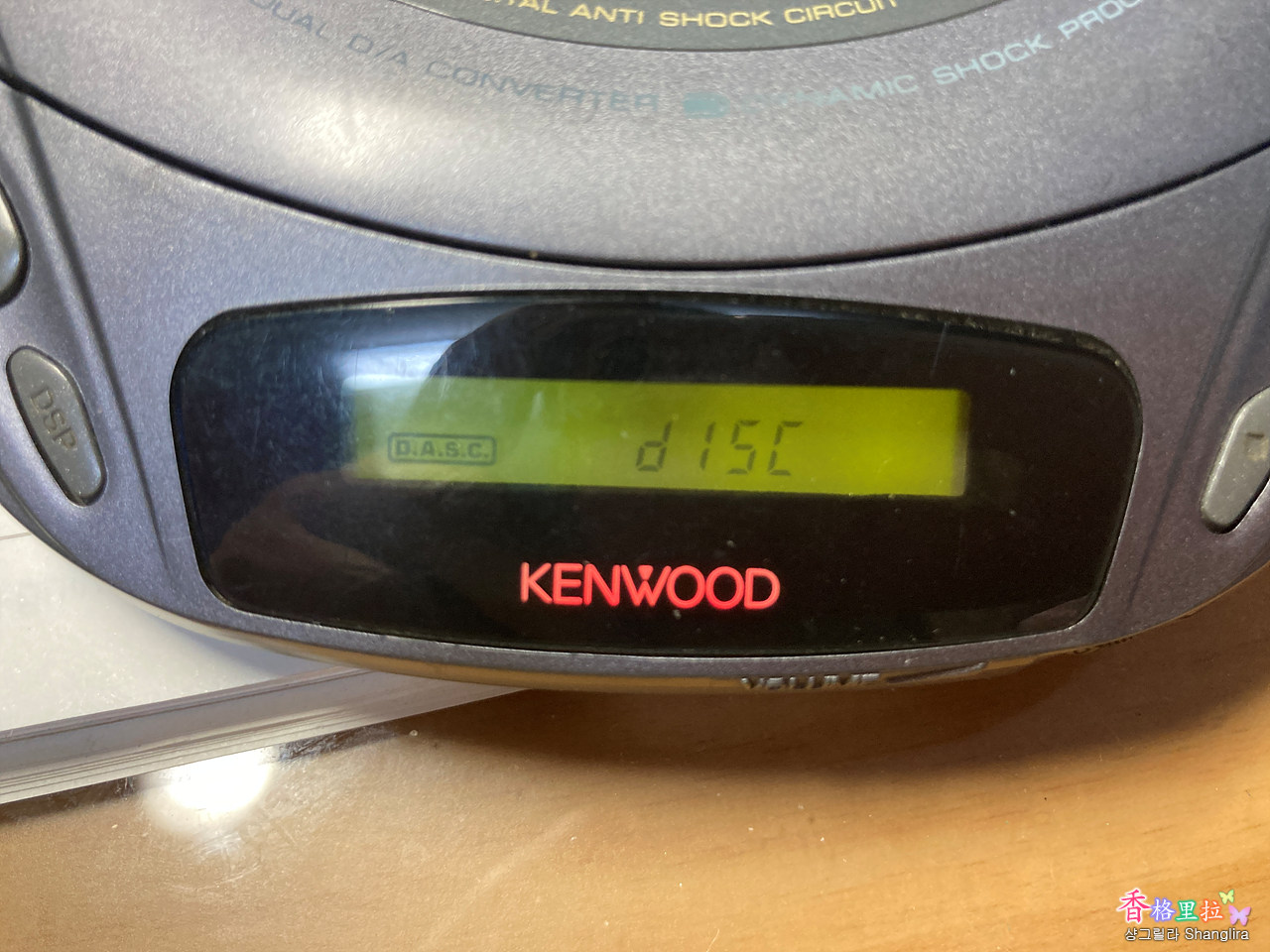

▲Kenwood DPC-741 전원 ON 상태



오랜만에 220V/110V 강압 트랜스를 꺼내서 아답터를 연결하여 전원을 켜 보니 몇 년 전까지만 해도 속도가 불규칙하긴 해도 Play가 되었는데 이젠 Play가 안된다.

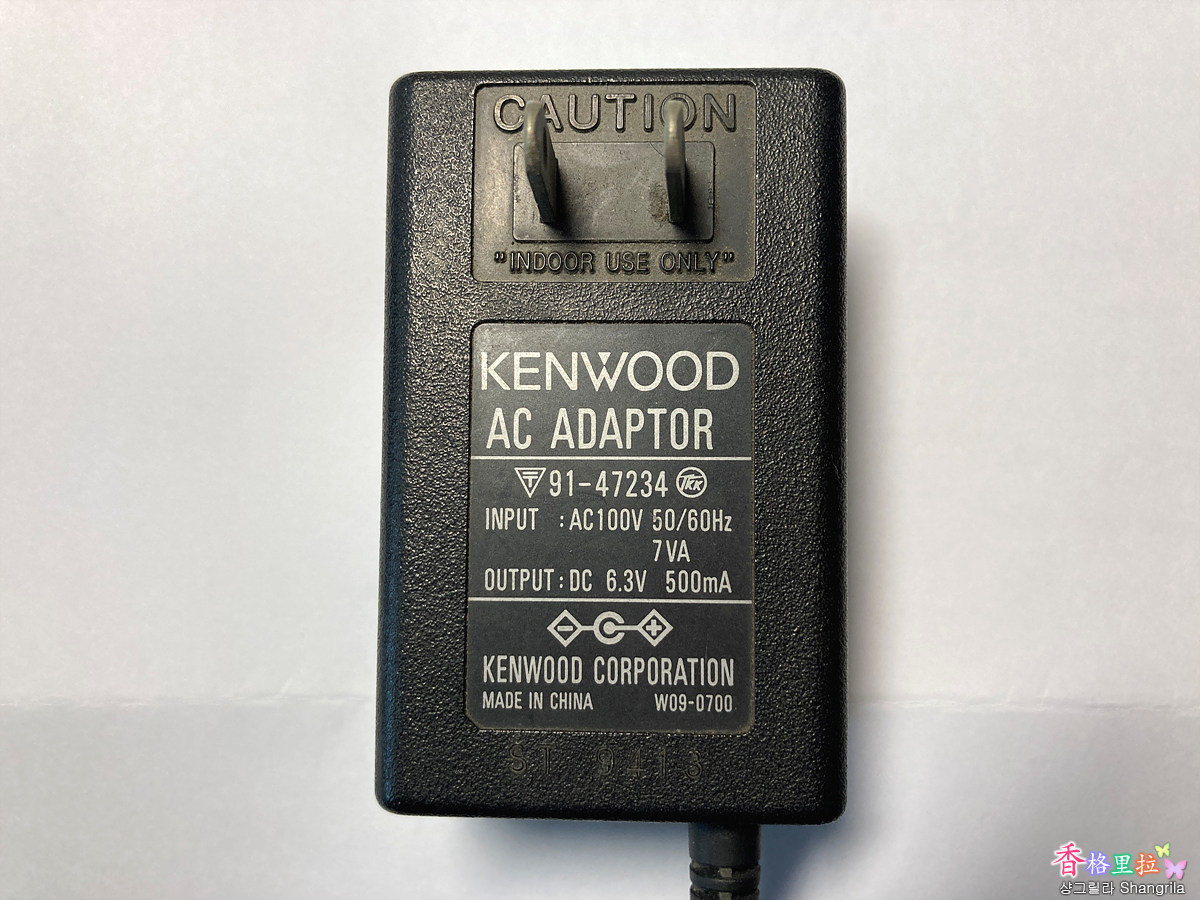

▲Kenwood AC Adaptor



특이하게 배터리는 DC 3V로 작동하는데 AC Adaptor는 DC 6.3V로 동작하도록 설계되었다.

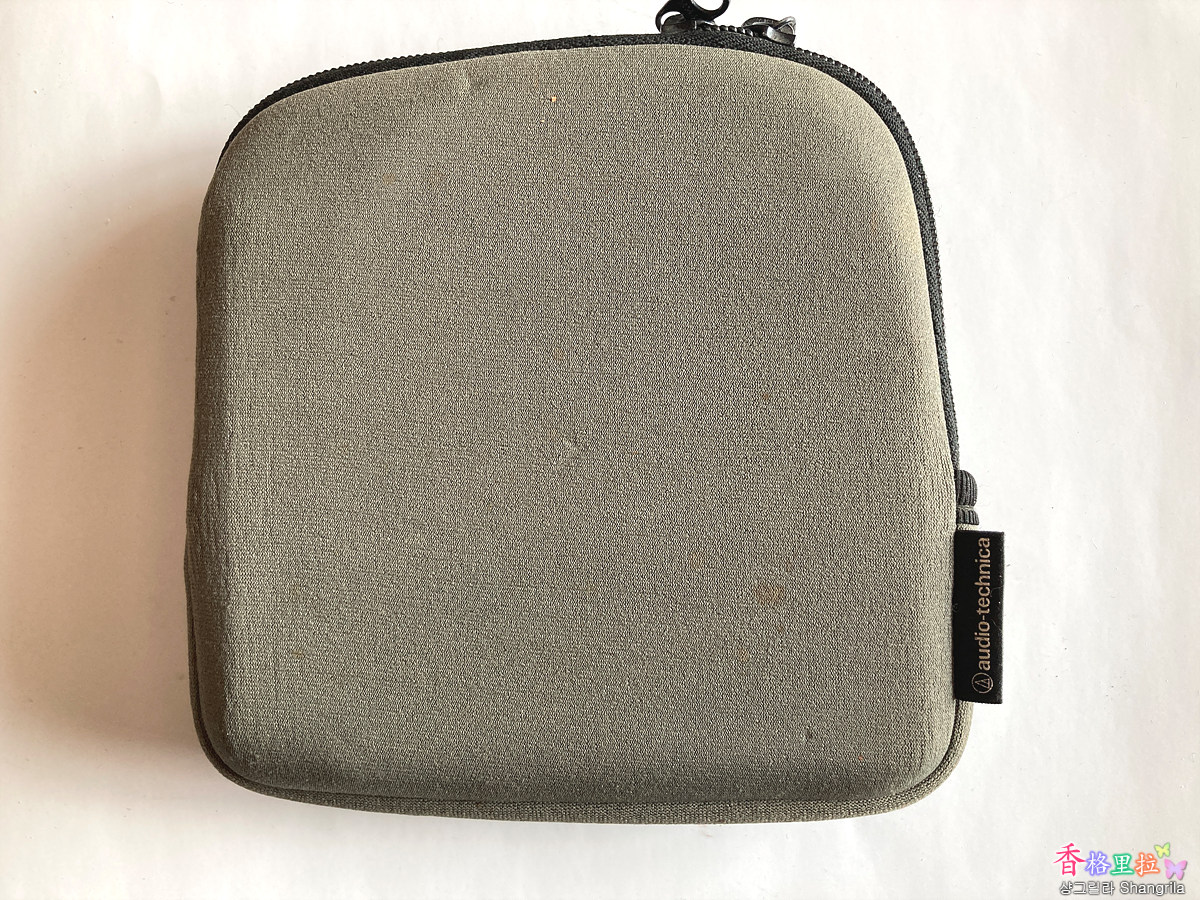

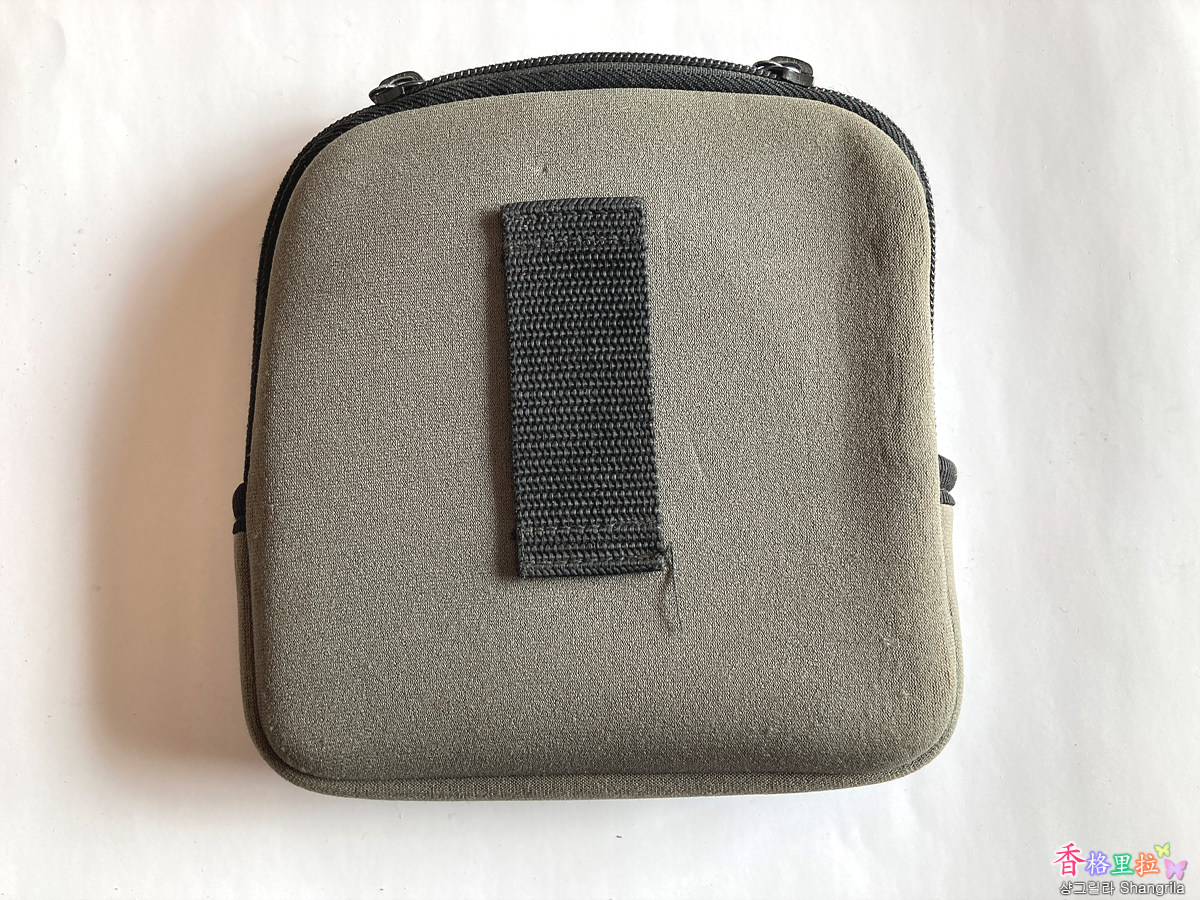

▲Kenwood DPC-741 보호 커버







허리 벨트에 찰 수 있도록 벨트 고리가 있다.



조용히 다시 서랍속에 넣어둔다.



추가 : CD Pickup Lens를 교환하면 살아날까해서 Ali 에서 검색했더니 같은 모델의 신품 Pickup Lens를 팔고 있어서 주문했다.

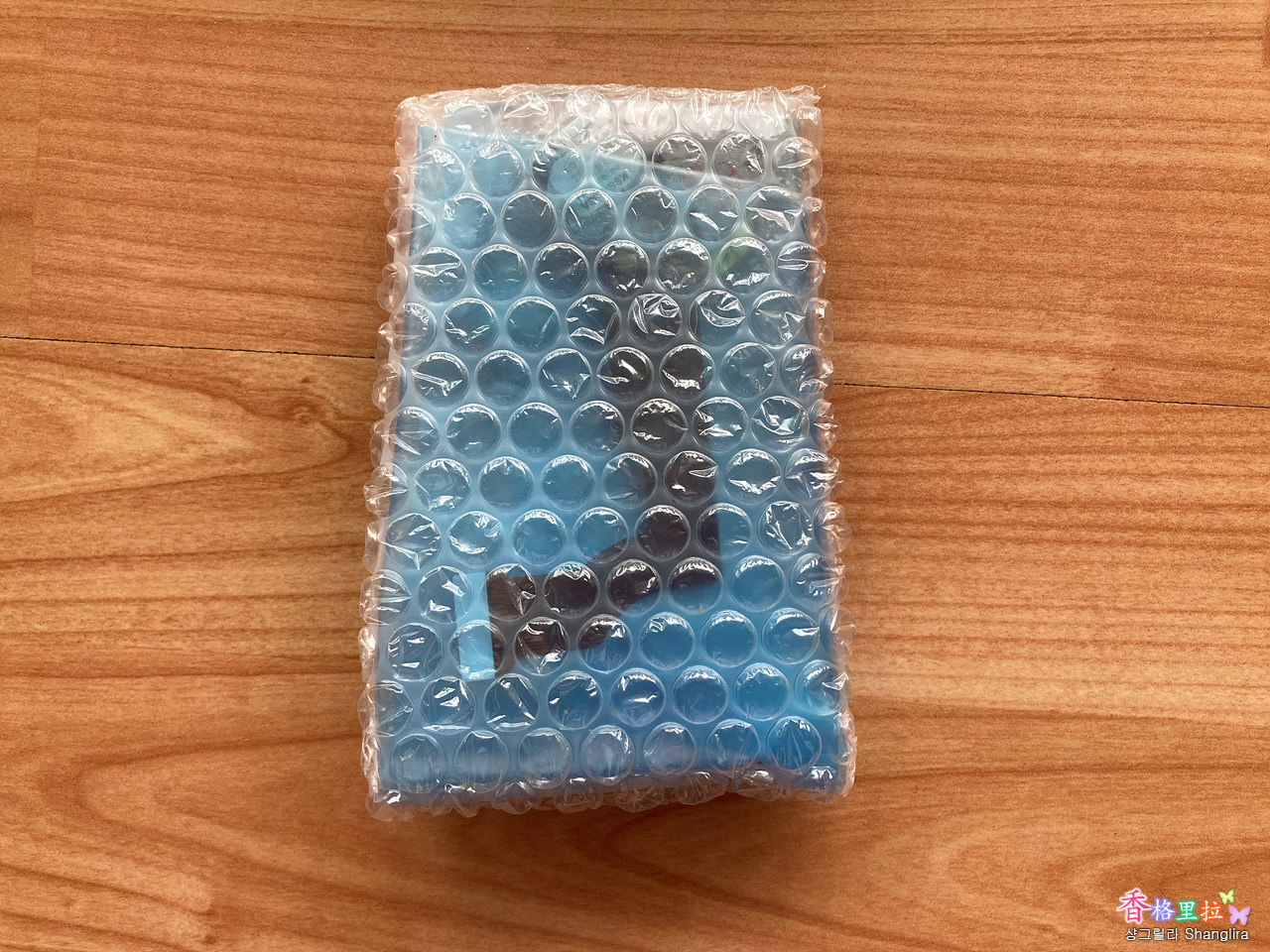

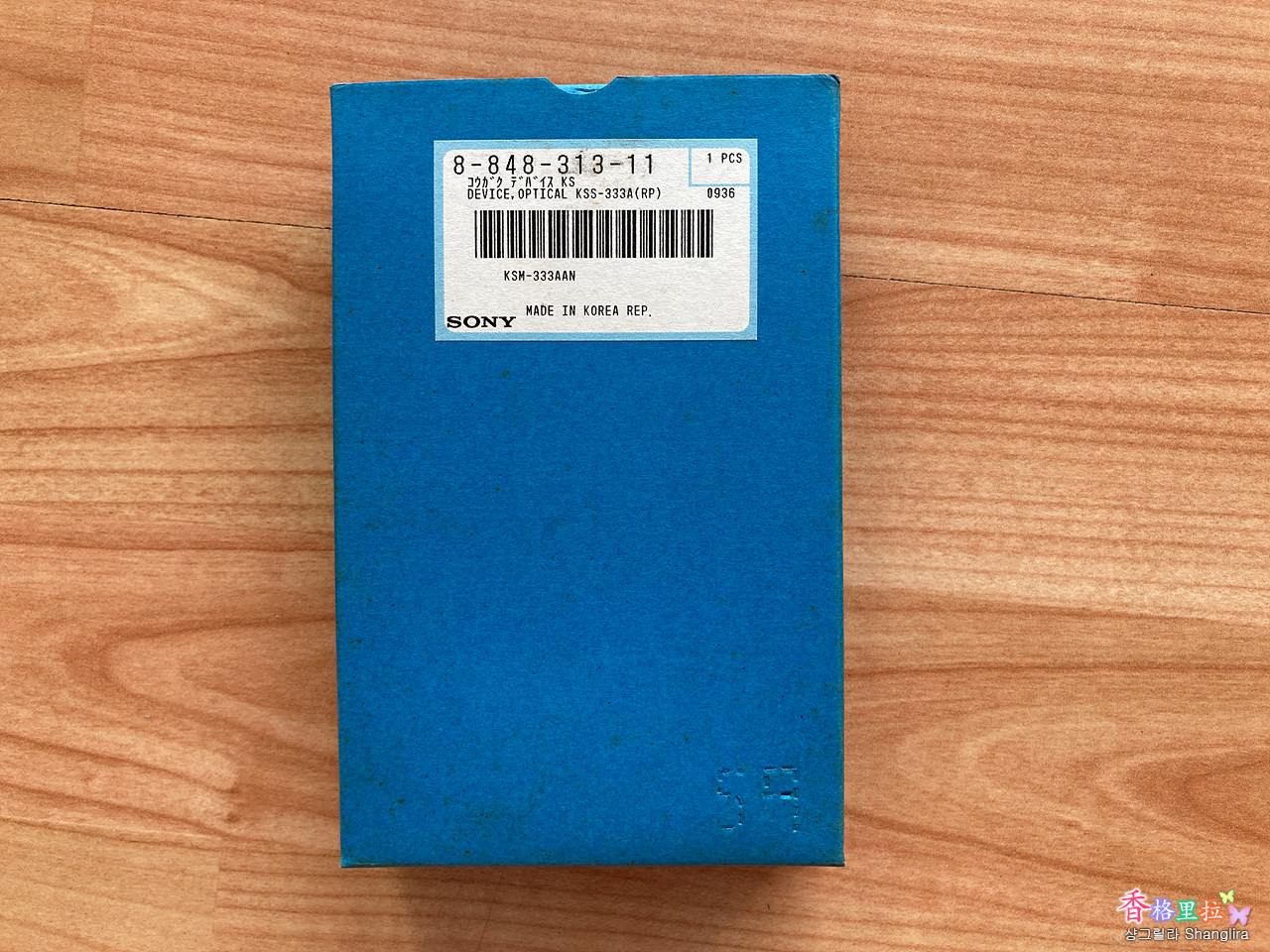

▲CD Pickup Lens KSS-333A 박스



Sony 제품인데 Made In Korea 제품이다.

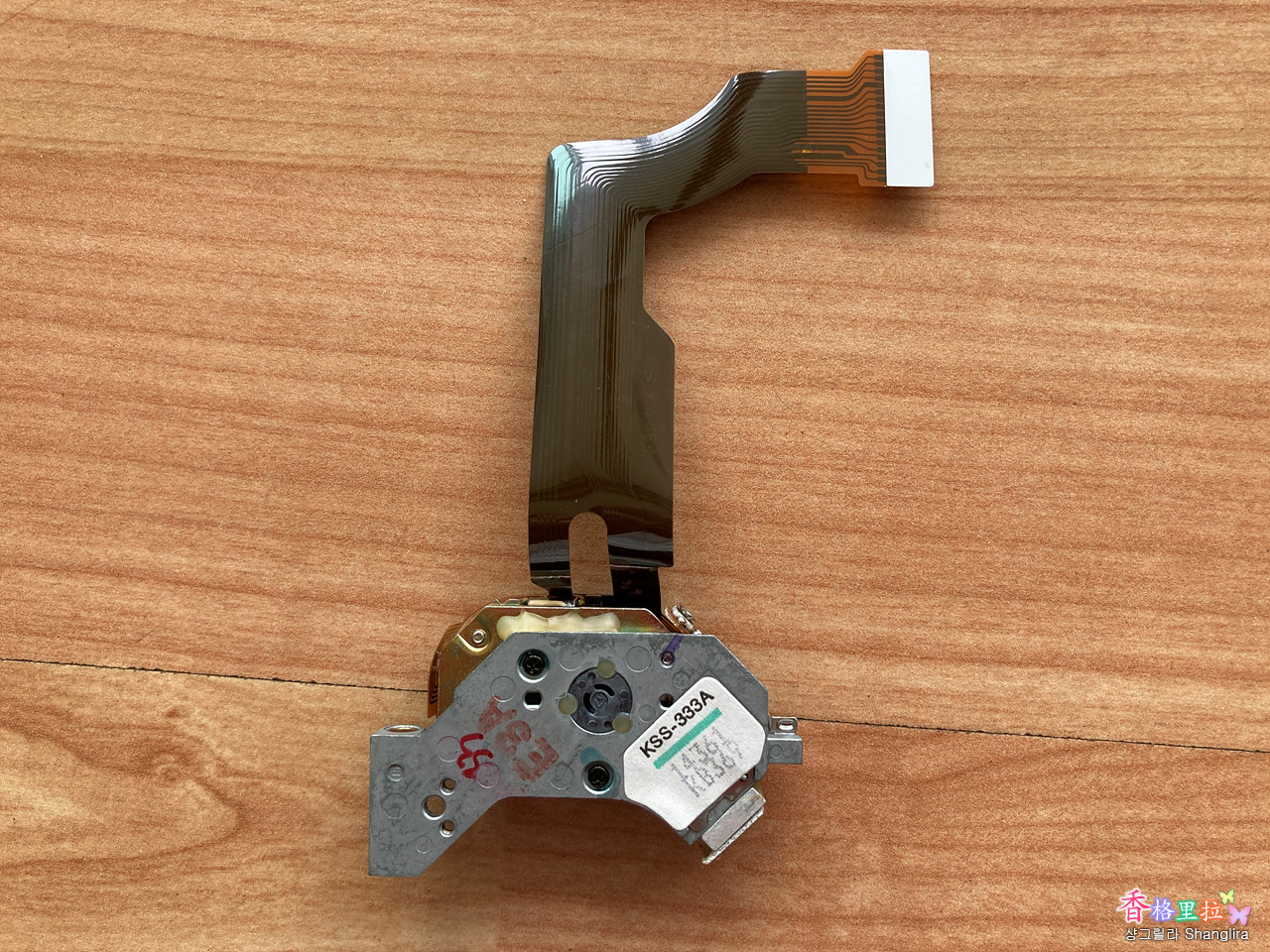

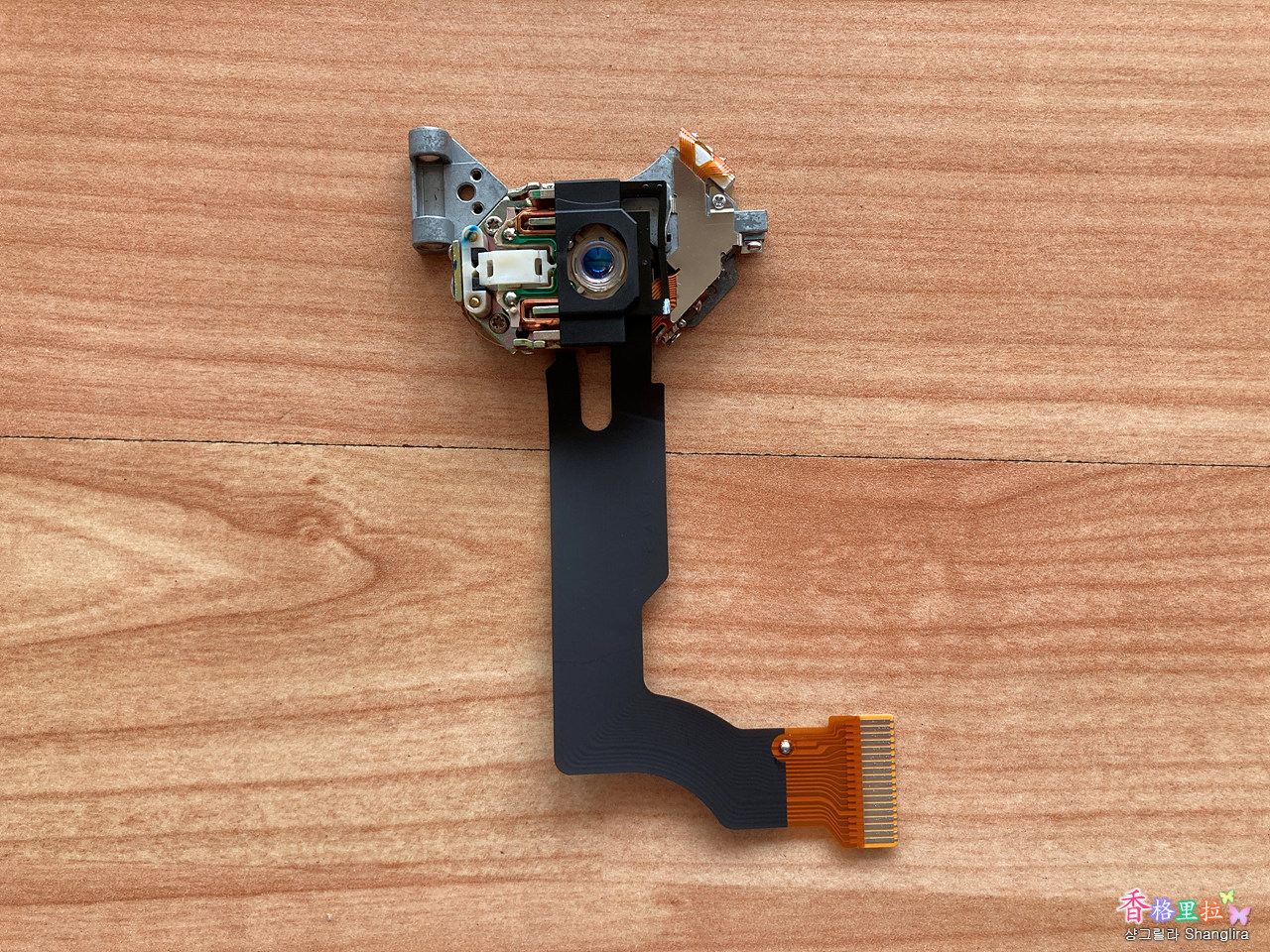

▲CD Pickup Lens KSS-333A









▲CD Pickup Lens KSS-333A







▲CD Pickup Lens KSS-333A

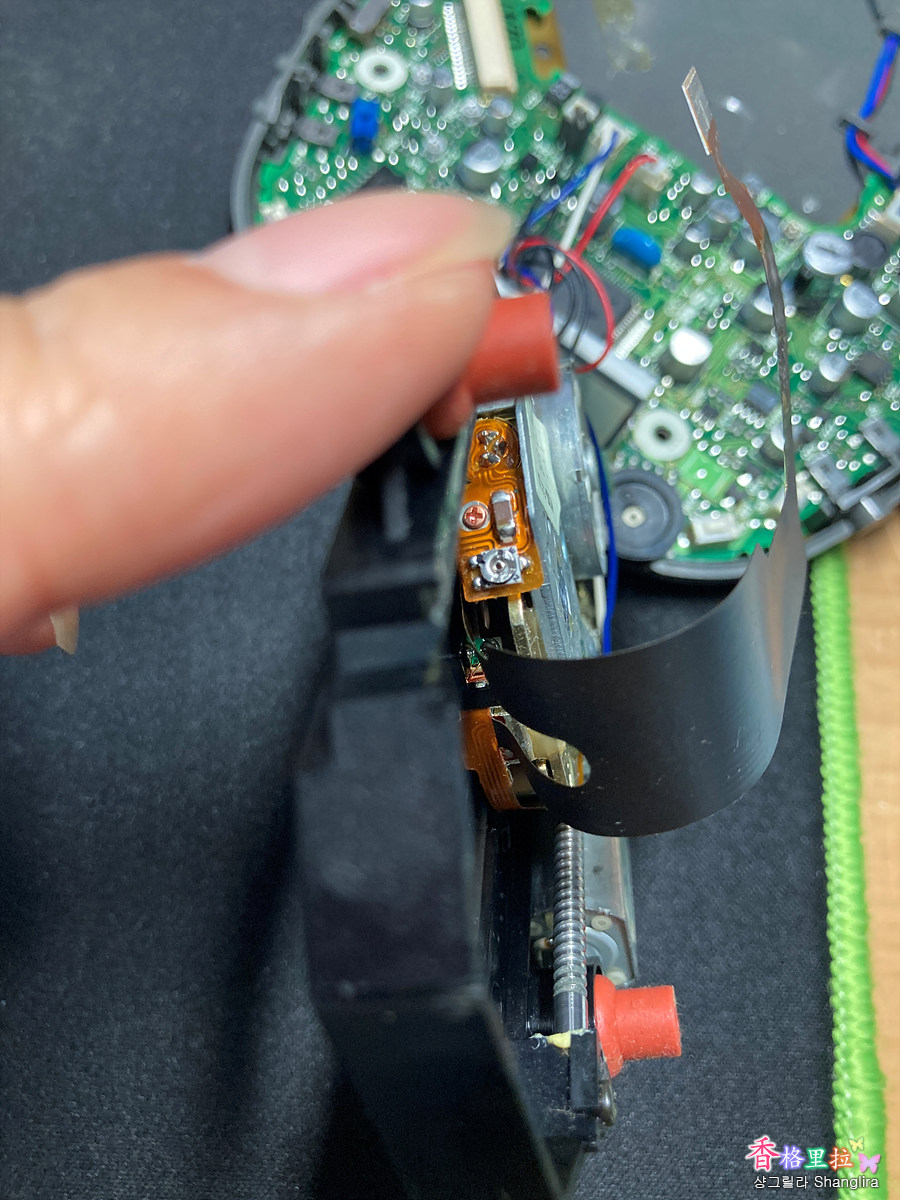

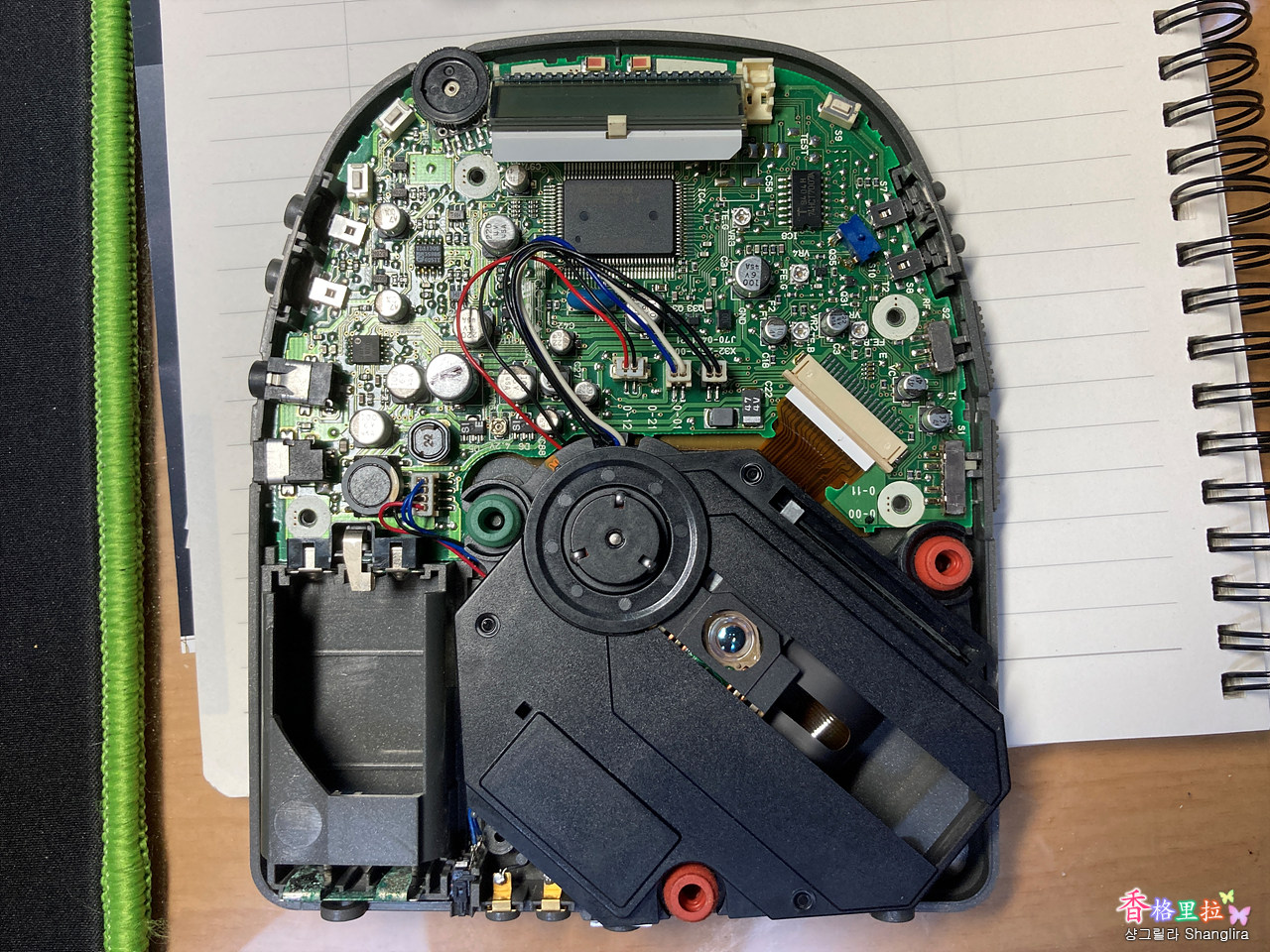

▲Kenwood DPC-741 내부





나사 몇개만 풀면 덮개가 열려서 내부 정비가 쉽게 되도록 해놓았다.

까만색 두줄이 있는 잭을 빼내려고 힘을 주었더니 납땜이 떨어졌는지 소켓이 떨어져버렸다. 그냥 다시 끼었더니 다시 원래 자리에 잘 붙어 있어서 그냥 두었다.

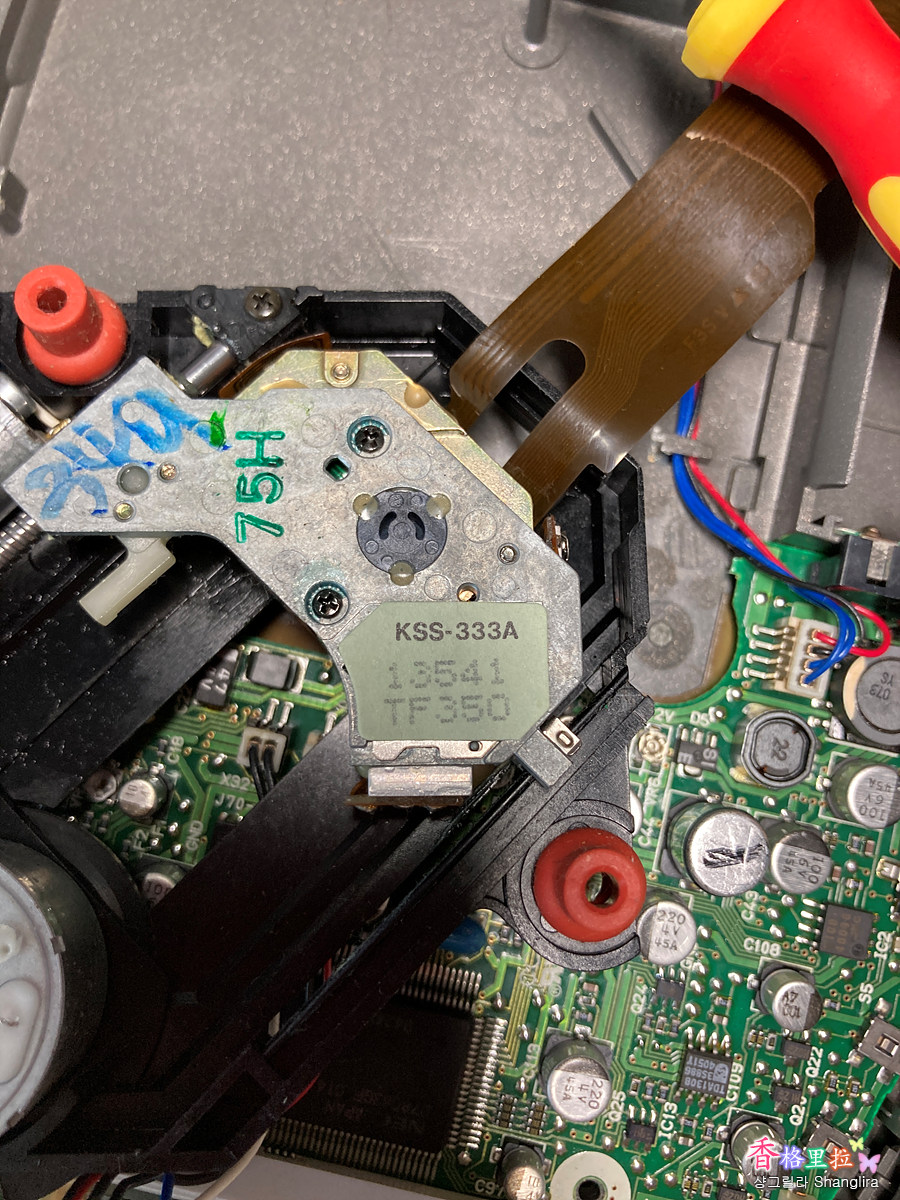

▲Pickup Lens KSS-333A Assembly









▲Pickup Lens KSS-333A Assembly









▲Pickup Lens KSS-333A Assembly

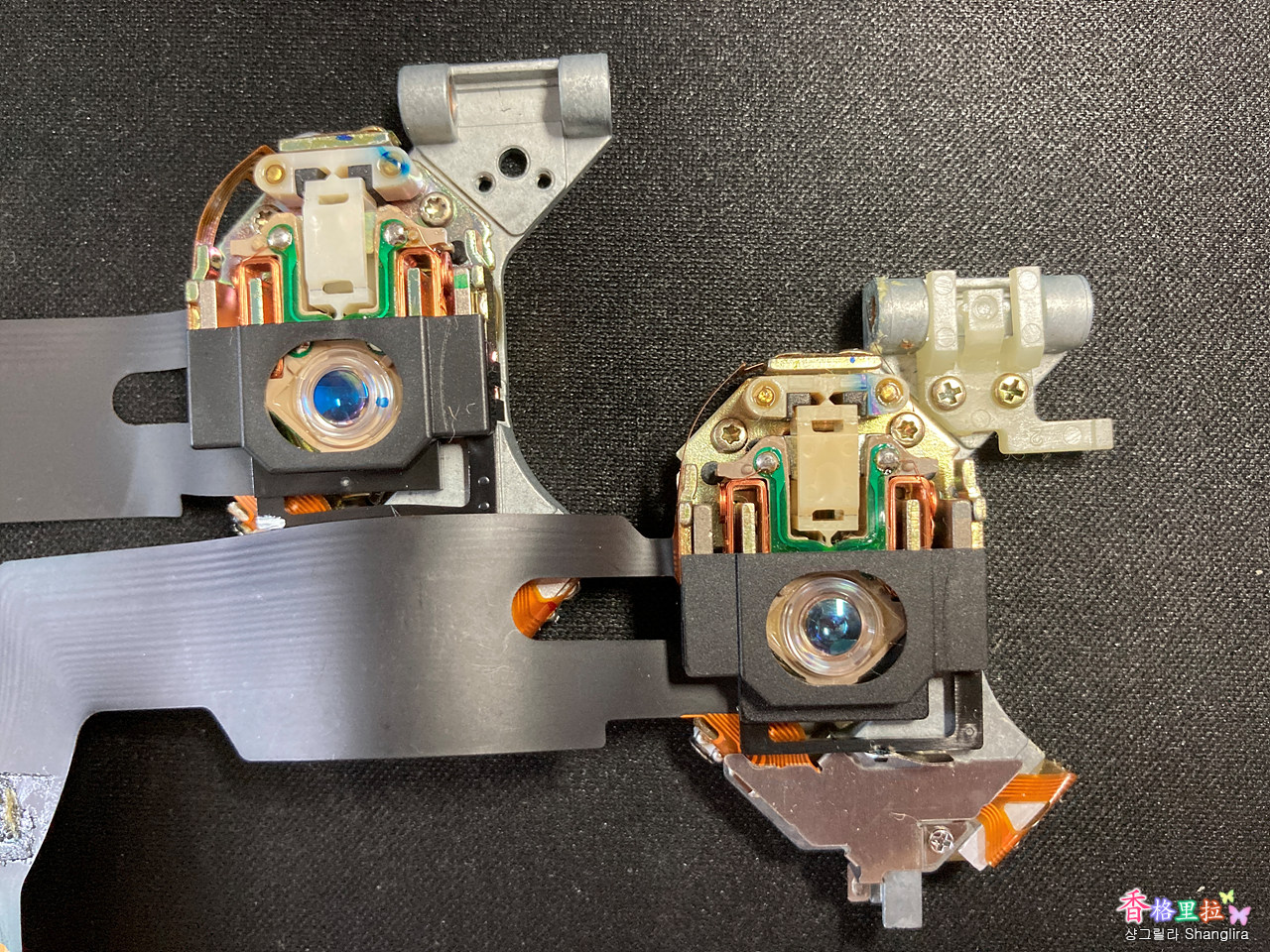

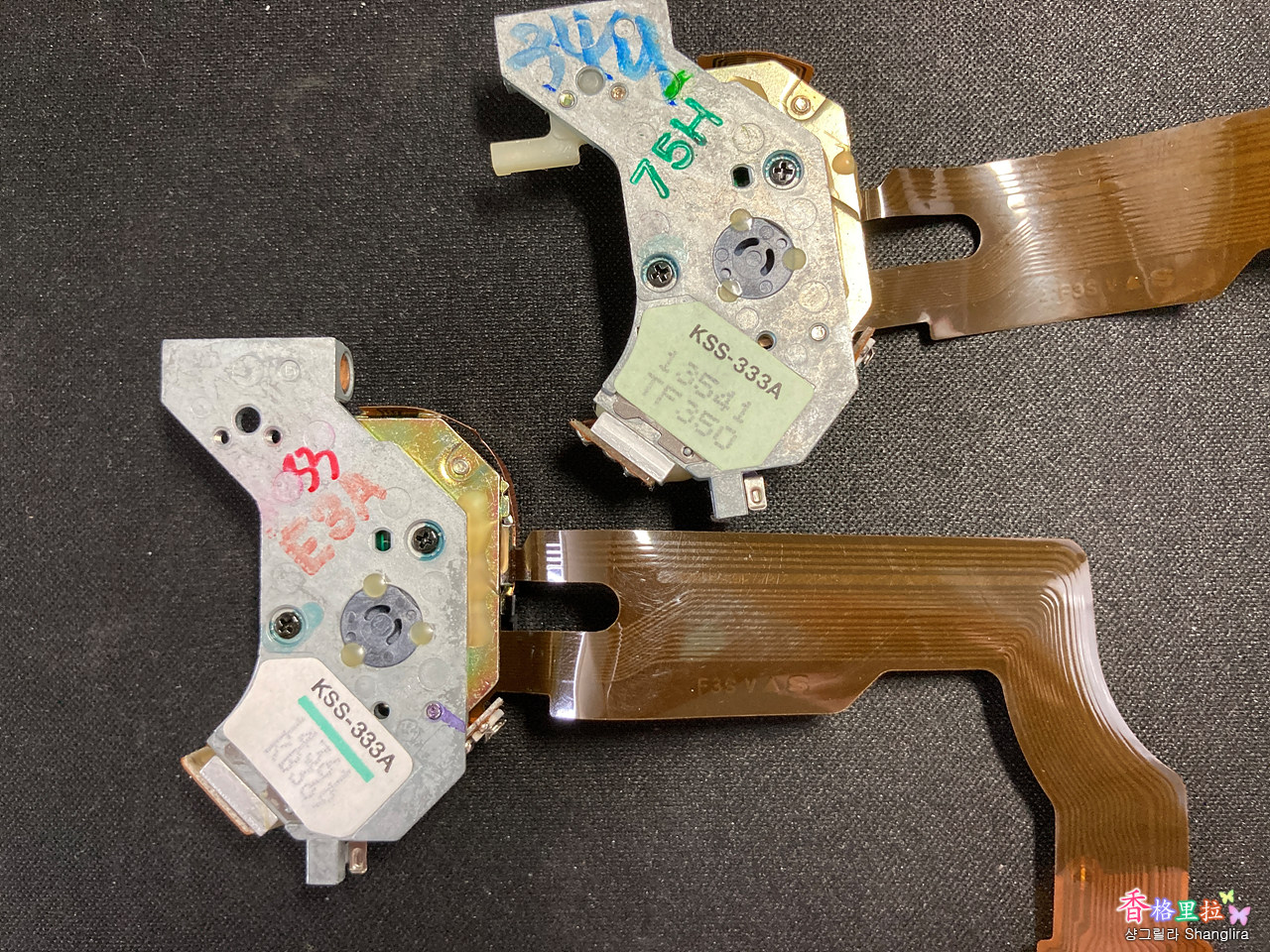

▲위가 오리지날, 아래가 Ali 직구 Pickup Lens KSS-333A











▲아래가 오리지날, 위가 Ali 직구 Pickup Lens KSS-333A

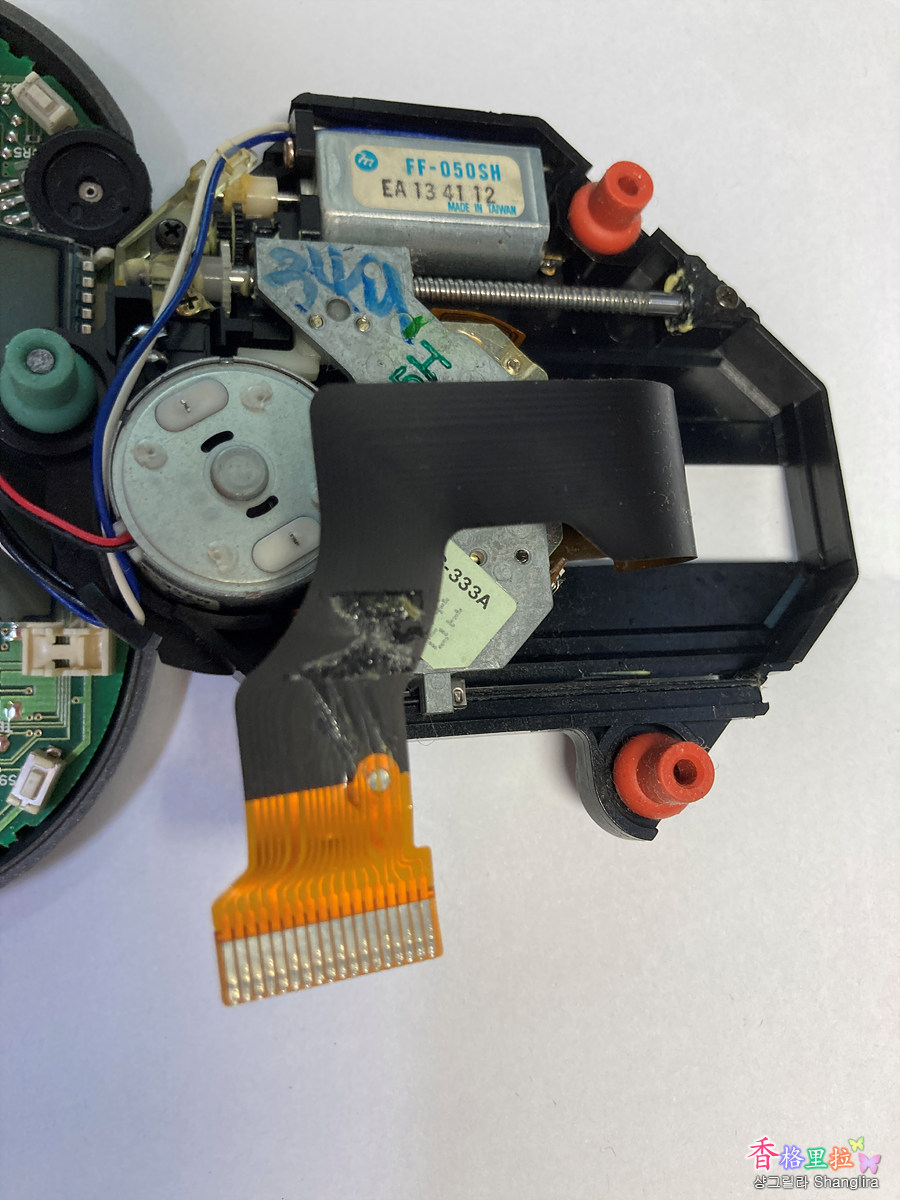

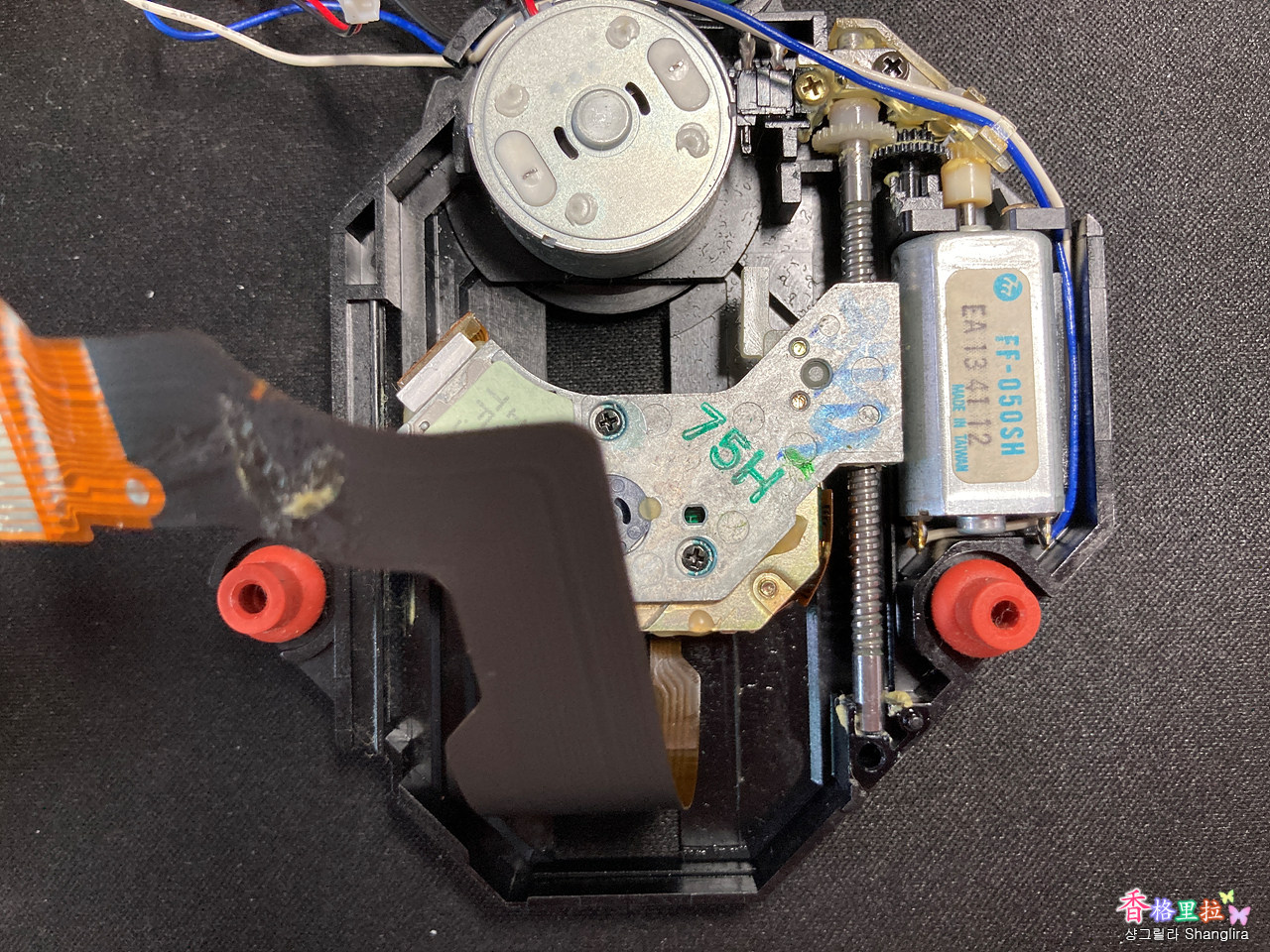

▲Pickup Lens KSS-333A Assembly

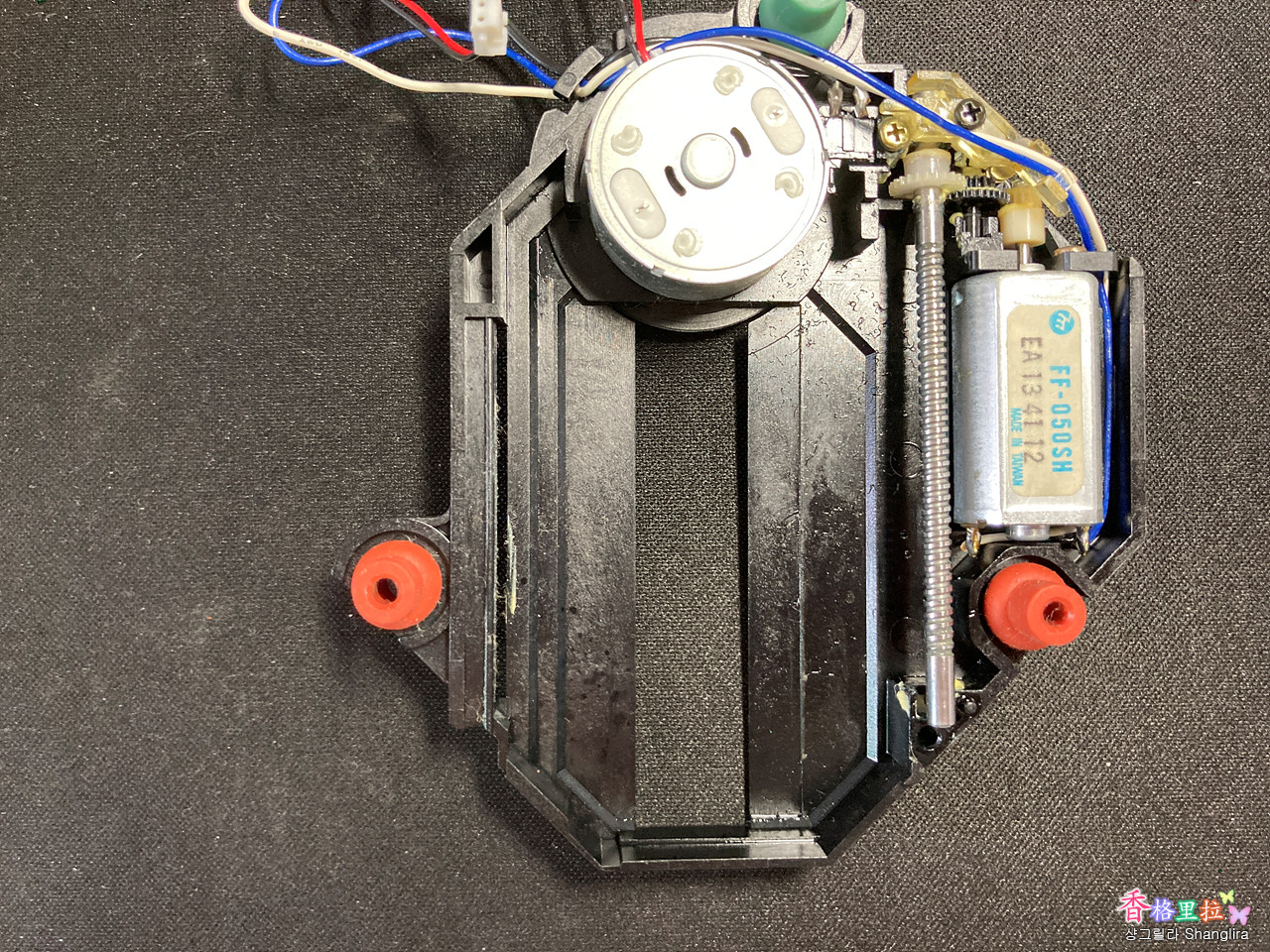

▲Pickup Lens KSS-333A 탈거





교체 후 기어 부분의 구리스가 굳어있는 것을 제거 하고 윤활유를 칠해 주었다.



메커니즘적으로 분해 조립이 쉬운편이라 Pickup Lens KSS-333A Asselmbly 교체 완료를 했다.

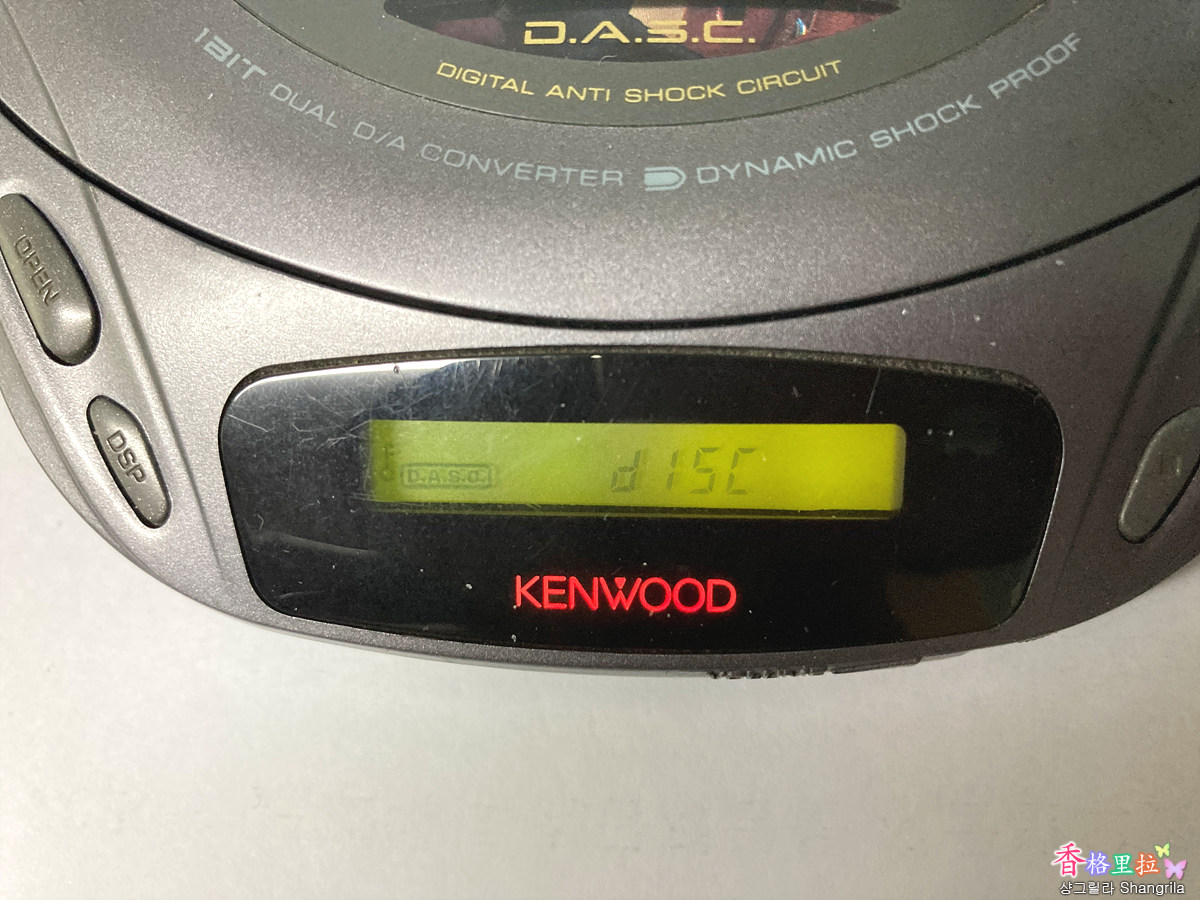

▲뚜껑을 덮고 전원을 On 상태



CD를 넣고 전원을 켰더니 CD Pickup Lens는 움직이는데 CD를 회전시키는 모터가 돌지 않는 것 같다.

더 이상은 나의 영역이 아니라 다시 잘 조립 해놓았다. 가끔 가다가 혹시나 하면서 전원을 넣어봐도 마찬가지 같은 현상이다.

전원 먹통이 되는 것을 방지하기 위해서 가끔가다가 켜 본다.









Kenwood DPC-741 CD Player Manual을 올려둔다.



Kenwood dpc741.pdf

3.49MB
