현대 H-940FD9 카 오디오(Car Audio)를 집에서 음악감상용으로 활용하기

얼마 전 나의 17년 된 애마 트라제 XG GOLD를 조기 폐차하면서 견인 기사에게 카 오디오(Car Audio)를 떼어 달라고 부탁했다.

CD Auto Changer가 있어서 CD 8 매를 매거진에 넣어놓으면 몇 시간 동안 내가 좋아하는 음악을 들으며 운전을 했었고

마침 집에 CD Player도 없기에 집에서 홈 오디오(Home Audio)로 활용해보려고 떼어냈다.

그냥 카 오디오(Car Audio)만 있었으면 떼어 내지 않았을 거다.



멀쩡하게 잘 굴러다니는 차를 오래된 차라고 공해의 주범으로 몰아  조기 폐차해야 하다니 마음이 아프다.

수출용으로 제대로 값을 쳐주면 팔아보려고도 했지만 거의 공짜 수준의 중고차값 이다.



조기 폐차에 대해서는 다음에 다시 한번 포스팅을 할 생각이다.

카 오디오(Car Audio)를 집에서 음악 감상용으로 활용하기 위해서는 자동차와 같은 전원 DC 12V를 연결해 주면

되니까 별 문제없을 꺼라 생각하고 준비한 후 작업에 들어갔다.



▲CAR Audio 현대 H-940FD9







▲CD Auto Changer HAC-80









▲현대 HAC-80 8 Disc Magazine









▲현대 HAC-80  내부 8 Disc Magazine









▲현대 HAC-80 8 Disc Magazine에 CD 장착모습







▲현대 H-940FD9 전류용량



자동차의 배터리 전압은 DC 12V이다. 당연히 카 오디오(Car Audio)의 전원도 DC 12V 이므로 DC 12V를 공급해 주면 된다.

문제는  몇 A의 전원을 공급해주어야 하는가?이다.

떼어낸 오디오 상부에 붙어 있는 스티커에 정보가 있는데 카 오디오(Car Audio) 모델은 현대 H-940FD9. 전류용량은 5A이었다.





▲카 오디오(Car Audio) 뒤 커넥터 들



1. 16P 컨넥터 (암)

2. 리모컨

3. DIN 규격 잭 - CD Auto Changer와 연결

4. 외부 안테나



폭풍 검색을 해서 DC12V 5A 컨버터를 주문하고 카 오디오(Car Audio) 뒤에 전원을 공급하는 커넥터(Connector)를 주문했다.

자동차의 메이커와 차량에 따라서  커넥터(Connector)의 모양이 틀리므로 잘 확인 후 카 오디오(Car Audio) 뒤에는

암놈 커넥터(Connector)가 붙어 있으므로 숫놈 커넥터(Connector)를 선택해서 주문하면 된다.



커넥터(Connector) 판매하는 쇼핑몰에 자세한 정보가 올려져 있다.



▲숫놈 커넥터(Connector)









▲DC 12V 5 A 컨버터와 전원 연결 잭



전원을 쉽게 분리할 수 있도록 연결 잭을 구비했다.





▲배선 설명서



이 배선도를 보고 DC 컨버터 전원잭에 납땜을 하면 되는데

1번 B+ 와 15번 ACC + 를 한데 묶어서 DC 컨버터의 빨간색  전선과 연결하여 납땜하고 절연처리 해준다.

즉, 15번 ACC + 는 자동차의 KEY로 전원을 ON 한 상태이므로 이 전선을 1 번 B+  선과 묶어주는 거다.



그리고 8번 GND와 DC 컨버터의 검은색 전선을 연결하여 납땜해준다.

그리고 절연 테이프를 감아주거나 열수축튜브를 납땜하기전에 미리 끼운 후 절연 처리해 준다.

나는 절연튜브를 같이 주문해서 납땜 전에  끼운 후  드라이기로 열을 가해서 수축시켜 주었다.

그런데 구경 5 mm 수축튜브를  주문했는데 구경 3 mm 수축튜브가 더 깔끔하게 처리할 수 있을 것 같다.





▲전원 연결 잭에 납땜 후 수축튜브로 절연해 준 상태



DC컨버터의 전원 분리를 쉽게 하기 위해 연결 잭을 옵션으로 구매했는데 납땜하기 위해 비닐 피복을 벗겼더니 심선의 가닥 수가 너무 적어 가늘어서 오래 사용하면 과열이 염려된다.







▲스피커와 임시 배선



집에 있는 스피커에 임시로 연결을 한 후 전원 ON 대기 상태... 잘 될지 궁금했다.









▲CD Player에 CD가 들어 있으니 녹색 램프가 켜져 있다.









▲FM 라디오 선택



전원 버튼을 누르고 FM 라디오를 선택했는데 안테나가 없으니 소리가 안 난다.

그래서 임시로 안테나를 연결하니 잡음이 많기는 하지만 오~ 정상 작동을 한다.

안테나는 예전에 내비게이션 구입했을 때 부속품인 실내용 안테나를 꽃아서 최대한 창가 쪽에 두었다.







▲CD Player 선택









▲CD Changer 선택





CDCHG를 눌러 CD Changer의 동작도 확인하니 정상으로 작동한다.







▲다음 CD도 잘 넘어간다







▲CDCHG 동작 상태





스피커와의 조합이 안 맞으니 음질이 별로이다. 어떤 스피커가 잘 맞을지 검토 후 스피커를 하나 장만하고

RCA 잭과 커넥트를 구입해서 제대로 스피커와 연결해 보아야겠다.





▲H940 연결 방법



구글 검색을 통해 오디오 H940 연결방법을 입수했다.





▲H940 오디오 시스템 구성도



결선도를 보니 스피커에 40W 일체형 앰프가 붙어 있다.

어쩐지 볼륨을 최대한 올려야 소리가 크게 난다 했더니 앰프로 출력을 키워줘야 제대로 출력을 낼 수가 있다는 사실을 알았다.

즉 H940 은 무출력 앰프라 소리를 크게 들으려면 앰프에 연결해야 한다.



▲스피커 정격임피던스가 2Ω X 4로 8 Ω



스피커는 8Ω 스피커여서 Amp. 와 매칭은 별 문제없다.









▲RCA 잭과 플러그 Cable



추가 작업



RCA 잭과 플러그 Cable을 구입해서 INKEL AK-650 인티 앰프 AUX에 연결했다.



스피커 출력이 2개인데 자동차의 앞과 뒤 스피커로 나가는 출력이다.

흰색은 흰색끼리 녹색은 녹색끼리 보라색은 보라색끼리 회색은 회색끼리 단자에 납땜해 주면 되는데 검은 줄이 있는 선이 - 선이라 베이스(-) 단자에 납땜해 주었다.



RCA 잭을 끼울만한 플레이트를 못 구해서 CD 케이스에 구멍을 내서 임시로 사용하고 있는데 베이크라이트 플레이트를 어디서 구할 수 있으면 좋겠다.





▲Inkel AK-650



AUX 1 단자에 접속했다. 그런데 단자들이 세월의 흔적이 너무 심하다. 세척을 하던가 새 단자로 교체해야겠다.







▲Inkel AK-650



Inkel AK-650 앰프를 통해 울려 나오는 차량용 오디오 H940의 소리는 들을만하다.



추가작업 : 2021.11.06



CD Case에 구멍을 뚫어 작업한  2개의 RCA 단자 중 한쪽이 RCA Cable을 연결하면 한쪽 채널이 우웅하는 험(Hum)이 발생한다.

그리고 앰프를 옮기다가 CD Case가 깨져서 엉망이 되었다. Ali에서 검색을 하다가 좋은 물건을 찾았다. 벽에 RCA 단자를 설치하는 벽부 단자인데 마침 4구짜리가 있어서 주문을 했다.



한참을 걸려서 택배가 도착했다. 이렇게 금액도 적은 물건을 배송비 없이 세계 각국으로 물건을 판매하는 Ali 가 대단하다.

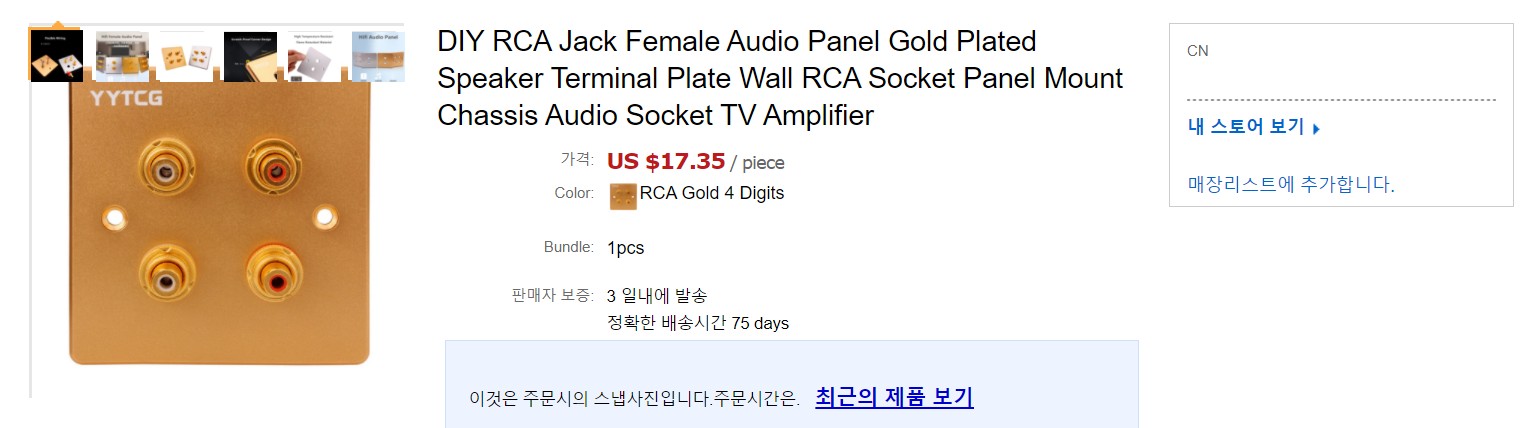

▲Ali 주문서



금액 17.35 US$ 로 2만원 정도 된다.

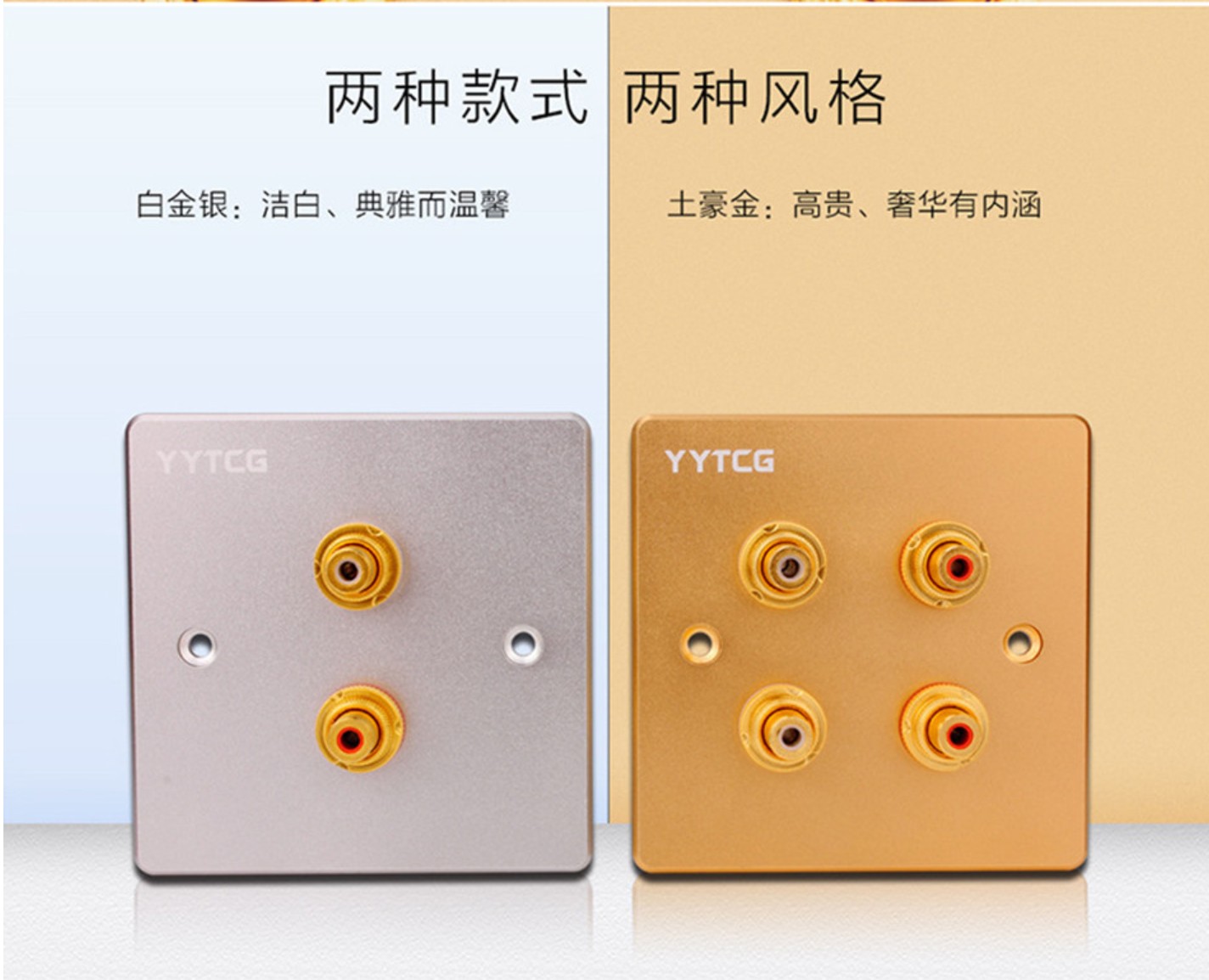

▲제품 사진

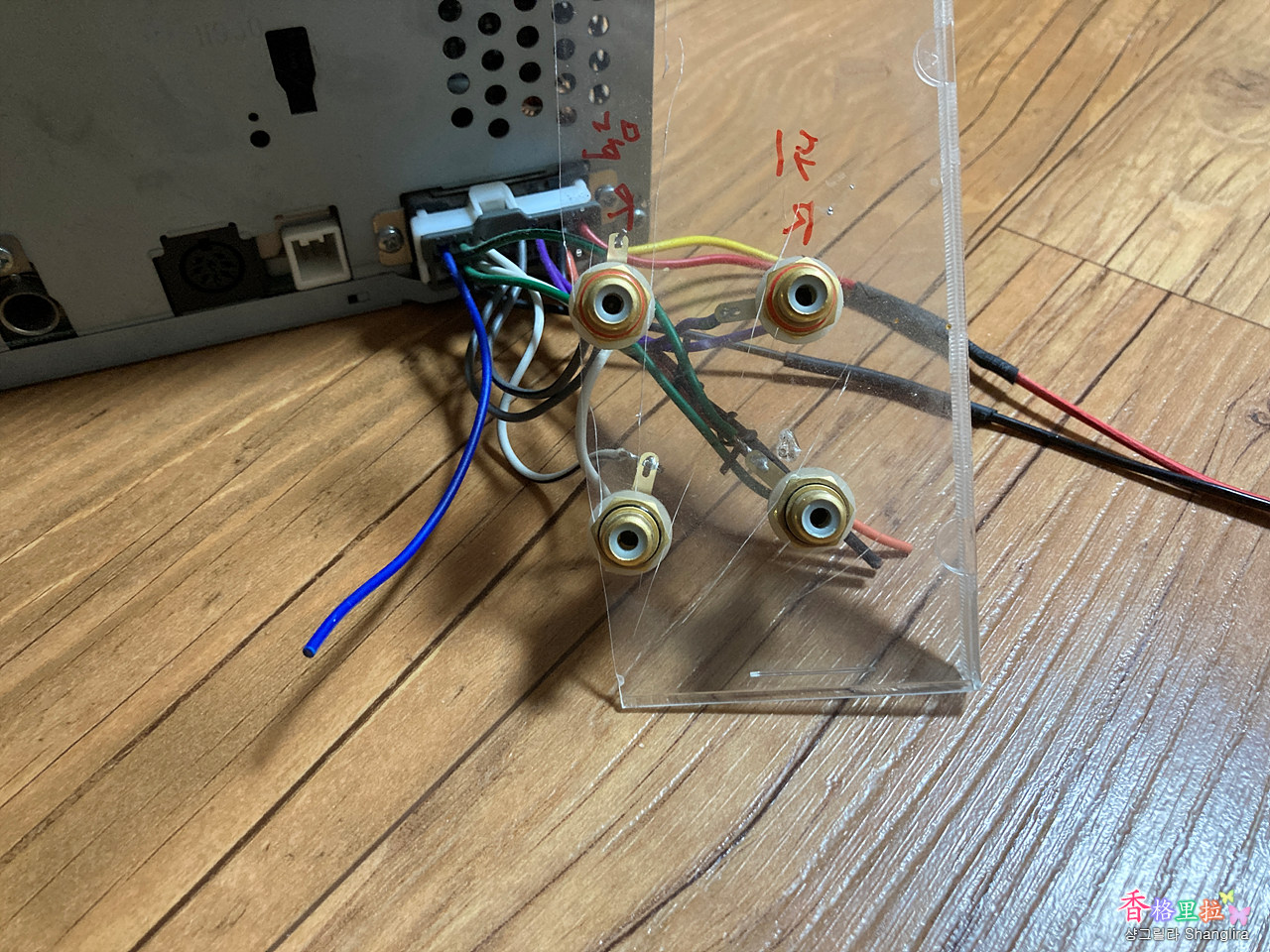

▲깨진 CD Case

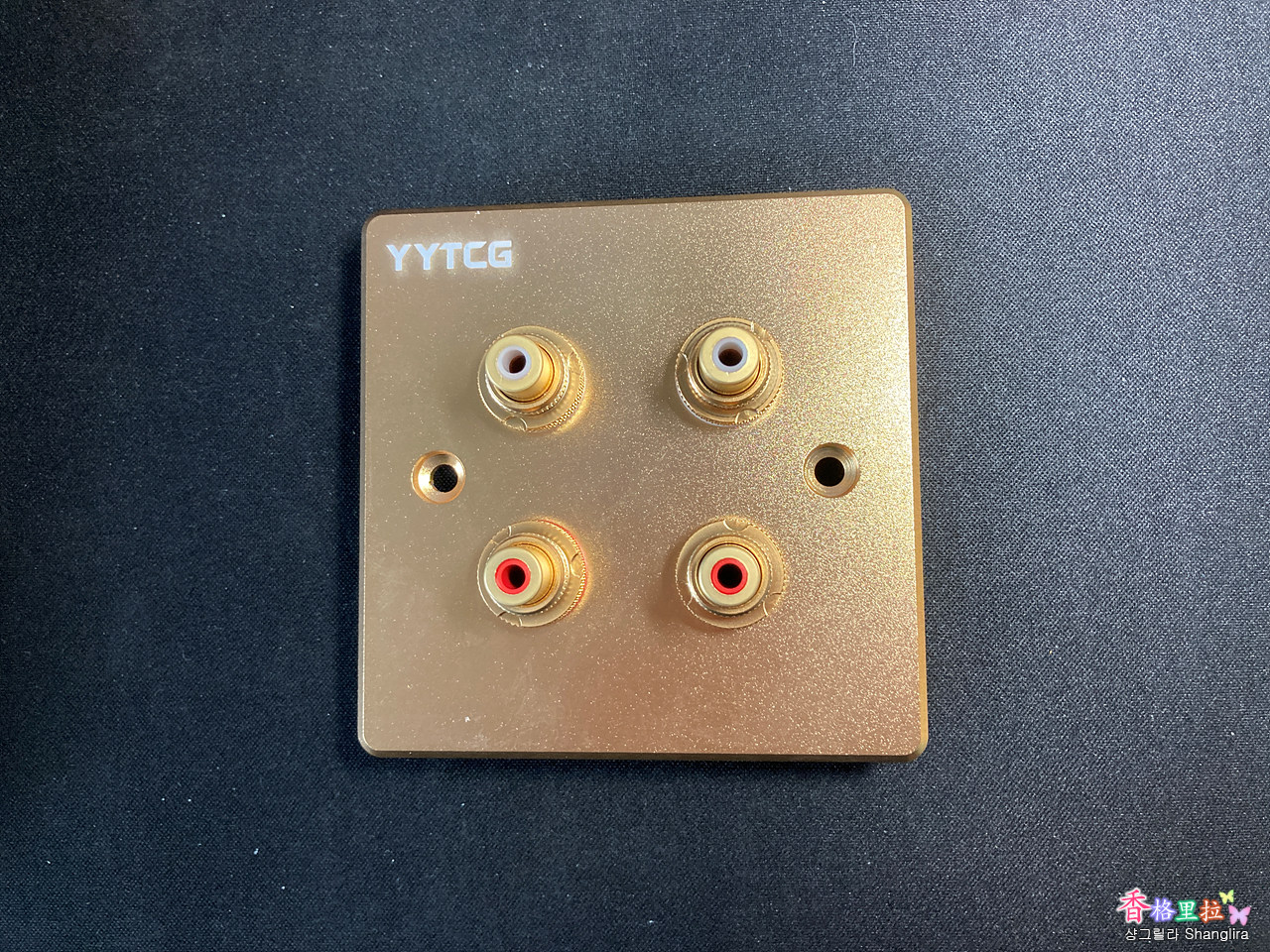

▲RCA 단자 앞

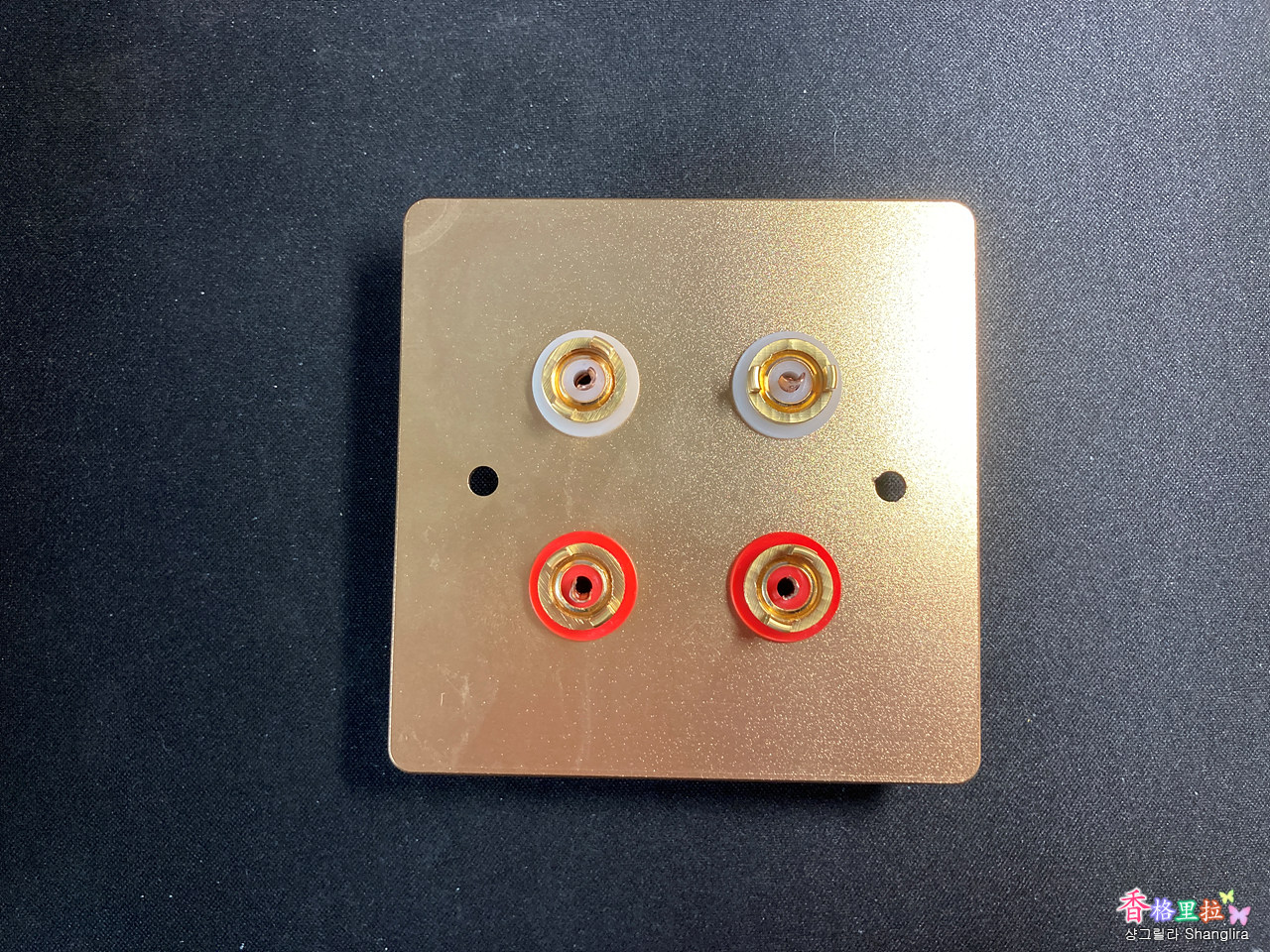

▲RCA 단자 뒤

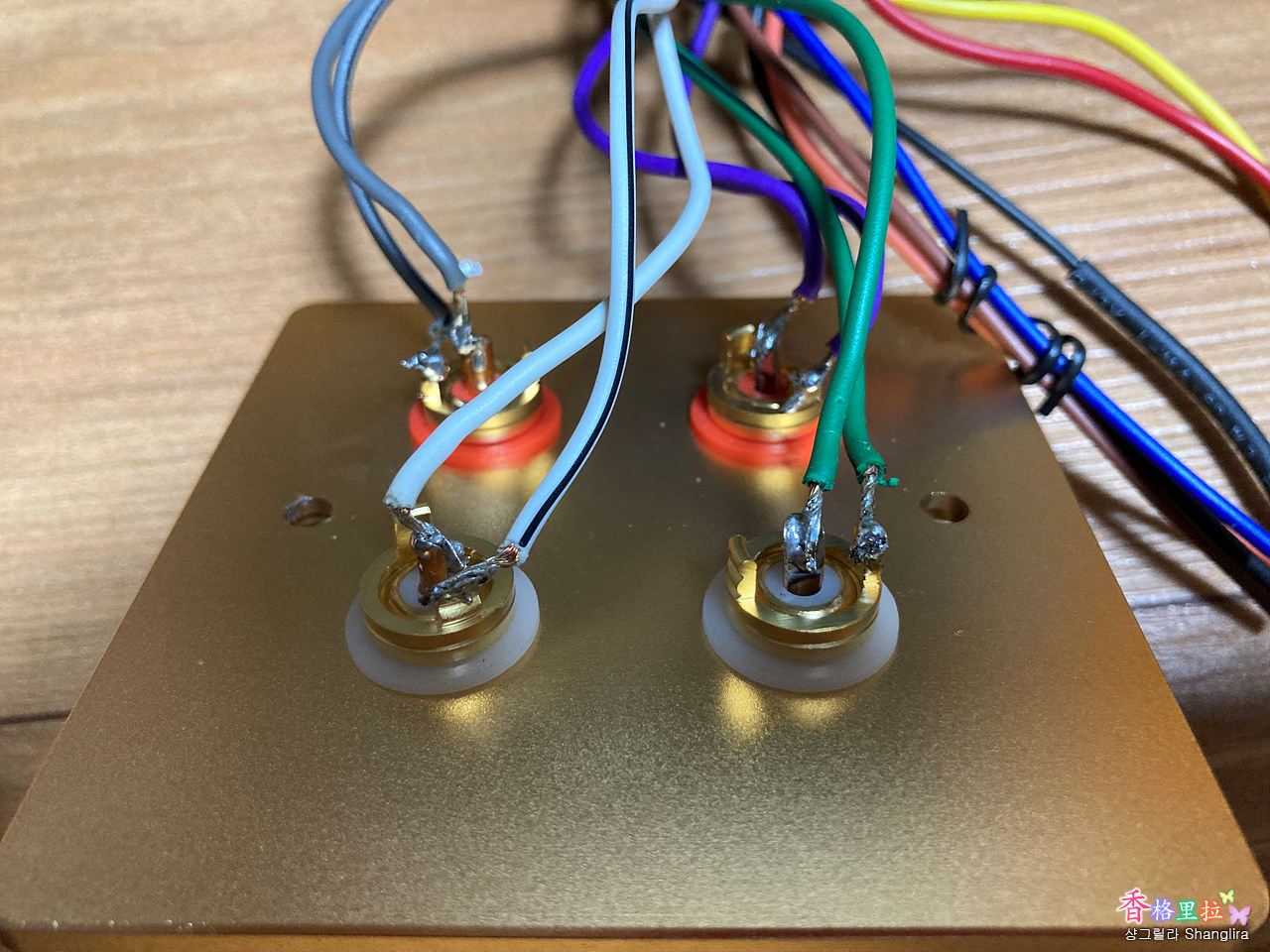

▲RCA 단자에 납땜

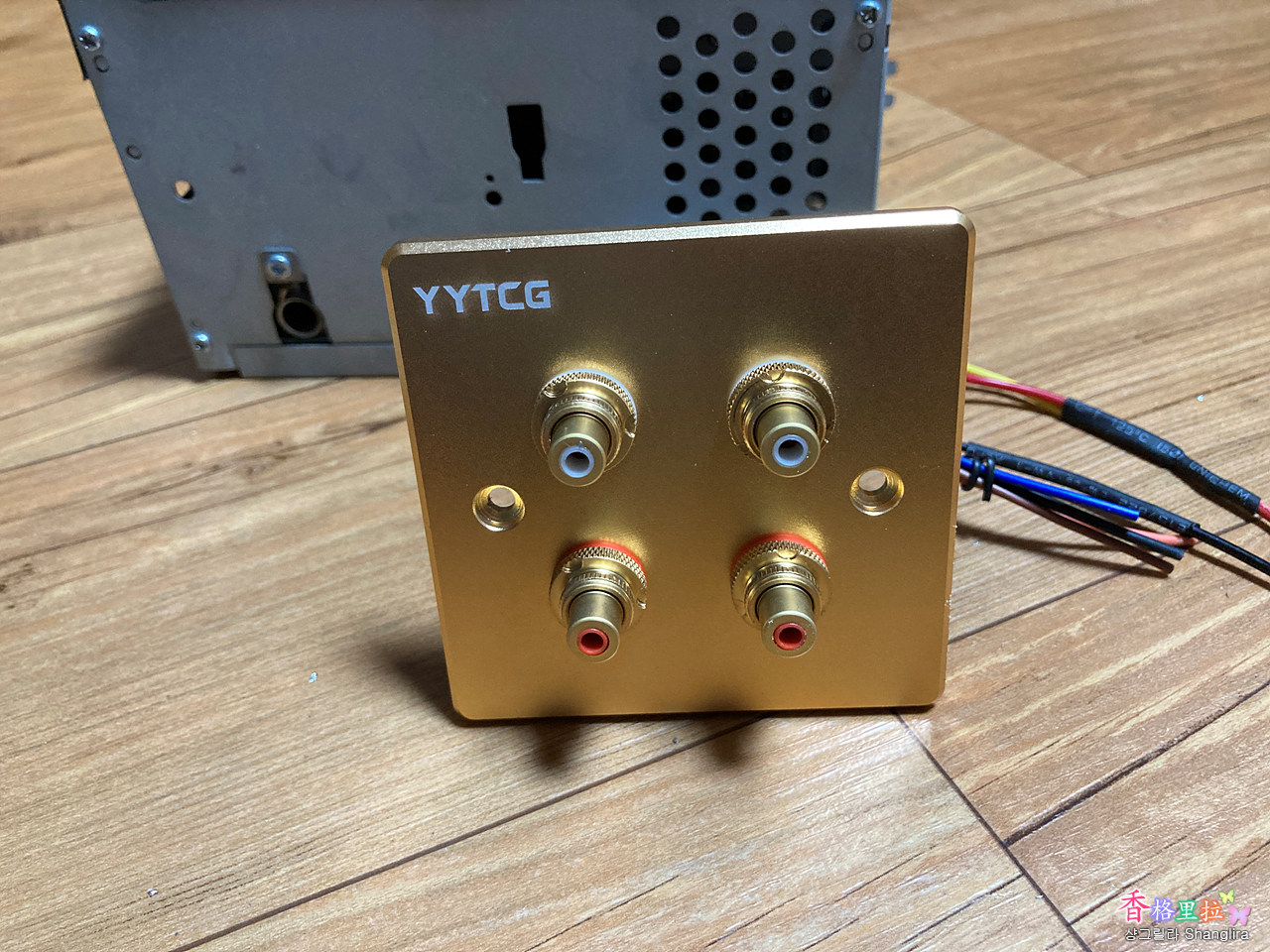

▲작업 완료한 RCA 단자



원래는 전등 스위치처럼 벽에 설치하는 제품인데 내가 원하는 용도에 안성맞춤으로 맞아서 아주 마음에 든다.



제자리에 설치를 한 후 양쪽 채널을 시험해 보니 험(Hum)도 발생하지 않고 제대로 Speaker를 울려준다.





추가

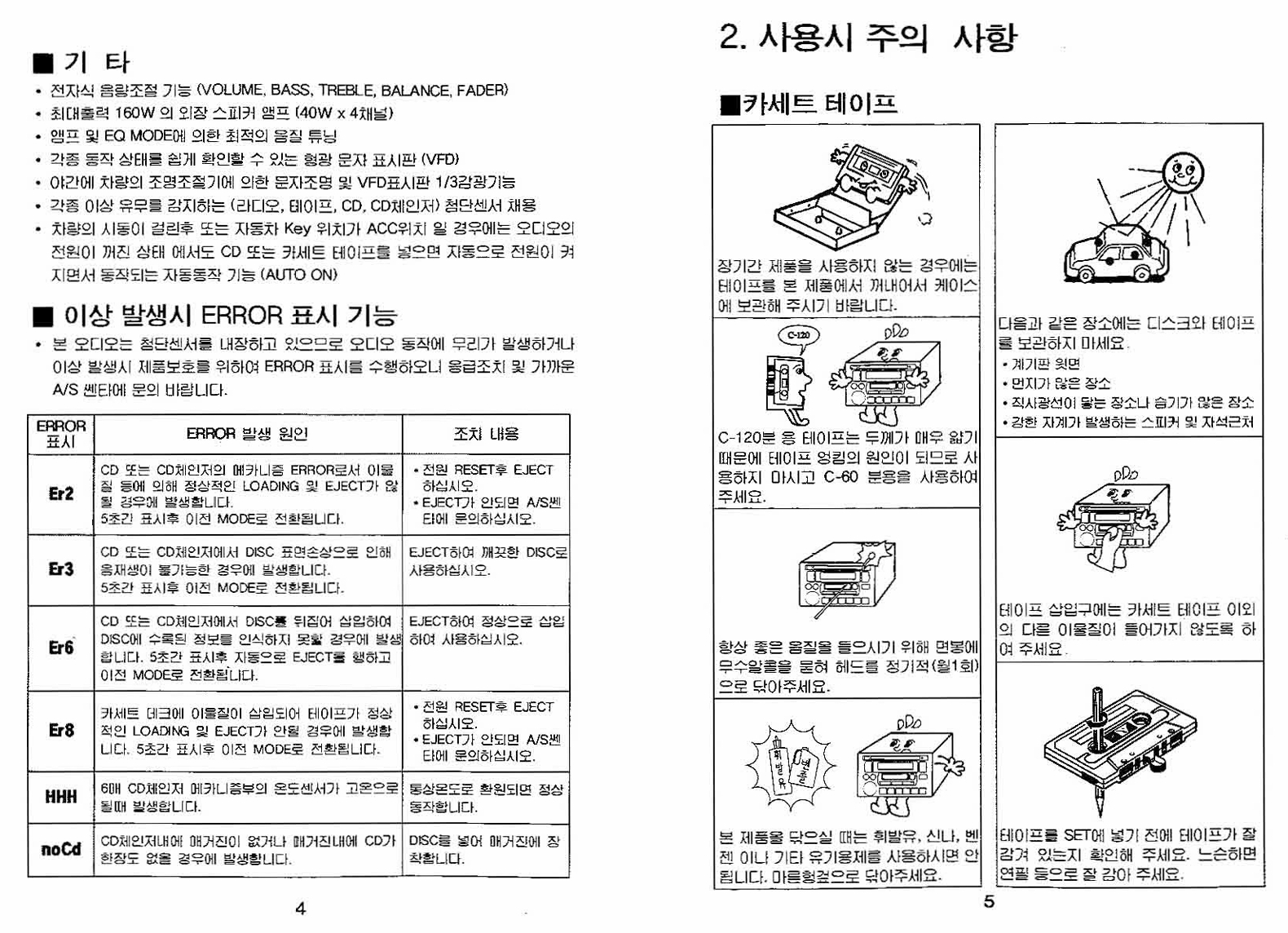

최근에 본체 H-940FD9 의 CD Player에 CD를 삽입하면 Er6라고 표시된다.

자주 사용을 안 해서 그런가? Pickup Lens가 문제 있나 싶어 CD Cleaner로 청소를 해보아도 마찬가지이다.

분해를 한번 해보아야 하나? 하지만 전문 지식이 없어 분해하나 마나 인 것 같아 그대로 두었다.

CD Changer는 이상이 없이 잘 작동한다.

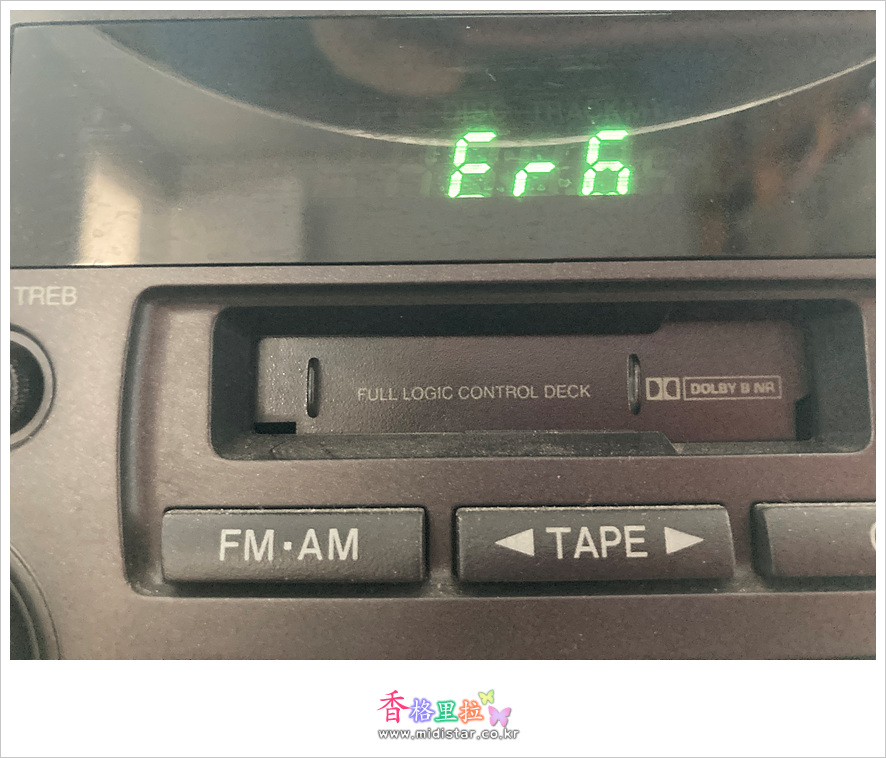

▲현대 H-940FD9 ER6 표시
